Обзор и тестирование компактного корпуса MOREX T3500-60
Мы продолжаем знакомство с компактными корпусами, рассчитанными на установку материнских плат формата Mini-ITX, которые разработаны известной тайваньской компанией Morex Information Ent. Решение, о котором мы будем повествовать сегодня, также оснащено внешним блоком питания и предназначено главным образом для построения домашнего кинотеатра или медиасистемы. Однако, в отличие от уже рассмотренных нами корпусов данной компании, на этот раз модель наделена несколько большим функционалом. Каким? Мы узнаем в обзоре корпуса Morex T3500-60.
Корпус Morex T3500-60 поставляется в картонной коробке без опознавательных знаков, поэтому ее внутреннее содержание необходимо уточнять при покупке.
Что касается внутреннего содержания упаковки, то в ней, помимо самой модели Morex T3500-60, содержится следующий комплект оборудования:
- внешний блок питания;
- кабель к блоку питания;
- набор крепежных винтов и резиновых клеящихся ножек;
- подставка под корпус;
- две прокладки под накопители;
- инструкция по сборке.
Комплект поставки корпуса Morex T3500-60 можно охарактеризовать как вполне достаточный для сборки внутри него системы и начала работы. Ниже можно ознакомиться и со спецификациями данного решения:
|
Производитель |
Morex |
|
Модель |
T3500-60 |
|
Типоразмер корпуса |
Mini-ITX |
|
Поддерживаемые форм-факторы материнских плат |
Mini-ITX |
|
Цвет |
Чёрный |
|
Отсеки 2,5 дюйма |
1 посадочное место для 2,5'' накопителя; |
|
Слоты для карт расширения |
- |
|
Разъёмы на лицевой панели |
2 x USB 2.0 |
|
Вентиляторы |
- |
|
Материал |
Шасси: холоднопрокатная сталь толщиной 0,8 мм |
|
Размеры корпуса, мм |
92 х 200 х 235 |
|
Вес (нетто), кг |
N/A |
|
Сайт производителя |
Как видим, Morex T3500-60 отличается от протестированных нами ранее корпусов серии Morex T3xxx наличием уже двух посадочных мест под установку 2,5-дюймовых устройств. При этом габариты рассматриваемого решения возросли совсем незначительно – оно по-прежнему остается очень компактным.
Внешний вид
Корпус Morex T3500-60 полностью окрашен в практичный черный цвет и отличается приятным дизайном и высоким качеством сборки – все детали очень плотно подогнаны друг к другу, из-за этого данное устройство приятно даже просто подержать в руках.
В зависимости от особенностей интерьера, где будет установлен Morex T3500-60, он может иметь вертикальную либо горизонтальную ориентацию. Для установки корпуса в вертикальном положении в комплекте к нему прилагается пластиковая подставка, оснащенная резиновыми подушечками с обратной стороны для того, чтобы конструкция не скользила на гладких поверхностях.
Для комфортной работы с корпусом в горизонтальном положении в комплекте имеются четыре резиновые ножки с клейким покрытием, которые приклеиваются к специальным выемкам на нижней стороне корпуса. При этом необходимо иметь в виду, что ножки следует приклеивать после сборки системы внутри корпуса, так как в выемках для них скрываются винты, которые держат нижнюю часть корпуса, а её необходимо демонтировать во время сборки системы.
В виду особенностей конструкции, Morex T3500-60 наиболее органично выглядит в горизонтальном положении, хоть и занимает при этом большую площадь. На лицевой панели изделия расположены два интерфейса USB 2.0 и два аудио-разъема, а также кнопка включения системы, в которую встроен световой индикатор, светящийся синим цветом, когда система включена. Кроме того, в нижней части передней панели можно видеть заглушку, которая скрывает отсек для установки низкопрофильного оптического привода.
На задней стороне рассматриваемого решения расположено отверстие для интерфейсной панели материнской платы, разъем для подключения внешнего блока питания и два винта, крепящие верхнюю крышку корпуса. С этого ракурса можно видеть, что Morex T3500-60 с трех сторон оснащен крупными перфорированными вставками, которые должны обеспечить лучшую вентиляцию внутри корпуса, так как рассматриваемая модель выполнена полностью пассивной, т. е. не оснащена вентиляторами.
Внутреннее устройство
Шасси корпуса Morex T3500-60, как и внешний пластмассовый кожух, отличается достаточно высоким качеством сборки и обработки кромок. При этом шасси сделано из стали толщиной в 0,8 мм, поэтому оно обладает отменной жесткостью. Демонтировав верхнюю крышку корпуса Morex T3500-60, обнаруживаем много проводов, для удобной укладки которых во время сборки системы наверняка придется похлопотать. В нижней части корпуса находится поддон для установки 2,5-дюймовых устройств, туда же может быть установлен оптический привод. В основном отсеке на металлические подножки монтируется сама материнская плата.
Своими компактными габаритами корпус Morex T3500-60 обязан внешнему блоку питания, поэтому внутри корпуса находится только «приемная» часть, от которой идут провода для подачи энергии на материнскую плату и прочее оборудование. Чуть выше расположена микросхема передней панели, которая соединяется проводами с интерфейсами материнской платы – выглядит такое компоновочное решение не очень практично, так как создает дополнительное нагромождение внутри корпуса. Возможно, данную микросхему стоило бы разместить параллельно передней панели и забрать в металлический кожух, как это делается обычно.
Но действительно не самый эргономичный момент во внутренней компоновке Morex T3500-60 – это кабель, который протянулся через весь корпус от разъема для подключения блока питания к «приемной» части. Несмотря на то, что все соединения кабеля достаточно надежны, выглядит такое решение не очень привлекательно, кроме того кабель будет создавать дополнительную путаницу внутри корпуса.
Внешний блок питания производства известной компании Sea Sonic обладает паспортной мощностью 60 Вт - ее должно быть вполне достаточно для энергоэффективных систем на платформе NVIDIA ION с Intel Atom или AMD Brazos, которые потребляют не более 40 Вт и часто используются в качестве основы домашней медиасистемы. При желании, можно присмотреться и к младшим процессорам Intel Sandy Bridge, реальный уровень энергопотребления которых зачастую ниже, чем указывается в спецификациях.
Среди внутренних разъемов питания числятся:
- 24-контактный разъем питания ATX;
- 4-контактный EPS12V;
- кабель питания периферийных устройств типа Molex;
- кабель питания SATA;
- 4-контактный кабель для подачи энергии на флоппи дисковод.
Представленных разъемов питания должно быть вполне достаточно для сборки системы с единственным жестким диском. Однако в том случае, когда требуется установить два накопителя, либо накопитель и оптический привод с разъемом SATA, необходимо будет приобрести переходник Molex – SATA, так как низкопрофильные устройства обычно не используют громоздкие периферийные разъемы типа Molex. По большому счету, трудно представить ситуации, когда системе внутри корпуса Morex T3500-60 (с его габаритами) понадобится Molex-разъем, более целесообразно выглядело бы наличие внутри корпуса двух SATA-разъемов питания.
Провода от разъёмов на передней панели имеют более чем достаточную длину для корпуса такого формата. Для подключения Audio-разъёмов присутствуют сразу две редакции коннекторов, что позволит полноценно использовать передние аудио-разъемы корпуса Morex T3500-60 как с наиболее современными, так и несколько устаревшими материнскими платами.

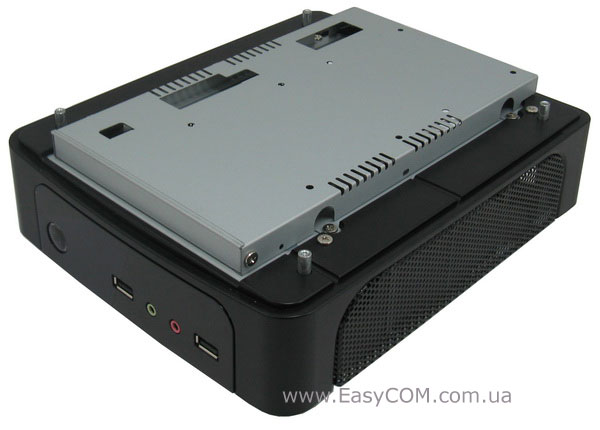

Для того чтобы получить доступ к поддону для установки устройств, необходимо открутить восемь винтов: сначала придется демонтировать нижнюю пластмассовую панель корпуса, затем сам поддон, по 4 винта на каждую деталь. Кроме того, винтовую фиксацию имеет и заглушка отсека для установки привода. На первый взгляд отверткой придется работать много, однако на деле все откручивается очень быстро.
Габариты поддона позволяют установить в него два накопителя, либо накопитель плюс оптический привод при помощи набора винтов, идущих в комплекте с корпусом.
После инсталляции оборудования в поддон, последний возвращается на свое место. Несмотря на то, что он имеет свободное сообщение с основным отсеком под материнскую плату, провода из поддона вывести непросто, так как материнская плата закрывает его полностью и остается лишь узкая щель между платой и приемной частью блока питания. Кроме того, как можно видеть на изображении, из-за ограниченной ширины поддона не представляется возможным комфортно разместить провода, подключаемые к жесткому диску, так как создается достаточно крутой их перегиб. Впрочем, на работе и надежности системы это никак не скажется.
После установки материнской платы и соединения со всеми необходимыми кабелями, последние лучше уложить по периметру корпуса, чтобы они не препятствовали обслуживанию системы. Правда процесс рационального размещения кабелей достаточно кропотлив – кабелей много и все они норовят спутаться между собой, поэтому во время этой процедуры следует быть аккуратным и проявить немного терпения. Кстати, корпус Morex T3500-60 выгодно отличается от рассмотренных ранее решений данного производителя не только тем, что обеспечивает возможность установки двух 2,5-дюймовых устройств, но и наконец-то позволяет установить комплектный вентилятор системы охлаждения нашей тестовой материнской платы ZOTAC IONITX-F-E – ширины основного отсека корпуса достаточно.
Тестирование
В процессе тестирования мы использовали следующее оборудование:
|
Материнская плата |
ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX) |
|
Оперативная память |
2х DDR2-1200 @800 1024 МБ Kingston PC9600 |
|
Жесткий диск |
Fujitsu MJA2500BH, 500 ГБ, SATA-300 |
Результаты тестирования корпуса Morex T3500-60 наглядно демонстрируют, что в полностью пассивном режиме его все-таки лучше не эксплуатировать – температура, до которой нагревается тестируемая материнская плата, хоть и не критична, но достаточно высока, чтобы снизить срок ее службы. Однако здесь необходимо сделать скидку на то, что мы тестируем систему внутри корпуса с максимальной загрузкой, в реальных условиях температура платы в пассивном режиме охлаждения должна быть более приемлемой. При активном охлаждении радиатора материнской платы, корпус Morex T3500-60 за счет трехсторонней перфорации эффективно рассеивает тепло, и поэтому температура тестовой материнской платы в нем даже несколько ниже, чем у некоторых конкурентов.
Выводы
Корпус Morex T3500-60, с которым мы познакомились сегодня, выгодно отличается от подобных ему решений, предназначенных для установки материнских плат формата Mini-ITX, тем, что при сохранении компактных размеров предоставляет возможность установки двух 2,5-дюймовых устройств, или одного накопителя и оптического привода. Установка привода стала возможной благодаря оригинальной конструкции корпуса со специальным поддоном, который не занимает большого объема и в то же время позволяет установить два накопителя. Другой сильной стороной Morex T3500-60 является наличие перфорированных вставок большой площади сразу с трех сторон корпуса, что позволяет эффективно рассеивать тепло при использовании активной системы охлаждения материнской платы. Не растеряло рассмотренное сегодня решение и характерных особенностей, присущих большинству продуктов компании Morex – высокого качества исполнения корпуса и шасси, а так же приятного современного дизайна, с которым корпус прекрасно впишется в практически любой интерьер. Что касается недостатков Morex T3500-60, то затрудненная укладка кабелей внутри корпуса, в целом, является общей особенностью всех компактных моделей. Поэтому из таковых можно обратить внимание разве что на размещение внутренней части блока питания, из-за которого разработчикам пришлось тянуть кабель к нему через весь корпус, что не очень эргономично.
Достоинства:
- качественное исполнение корпуса и шасси;
- наличие перфорированных вставок с трех сторон корпуса;
- скромные габариты;
- оригинальный дизайн;
- возможность установки оптического привода или двух накопителей;
- качественный внешний блок питания на 60 Вт производства Seasonic;
- возможность как горизонтальной, так и вертикальной установки.
Особенности:
- затрудненная укладка кабелей питания при сборке системы;
- перегиб проводов в поддоне для накопителей.
Недостатки:
- протянутый через весь корпус кабель питания.
Автор: Дмитрий Исаев
Выражаем благодарность компании Syntex, дистрибьютору Morex Information Ent, за предоставленные для тестирования корпуса.
