Обзор и тестирование корпусов MOREX T3300-60, T3310-60 и T3320-60

Сегодня мы начинаем серию обзоров, в которой будем знакомиться с продукцией тайваньской компании Morex Information Ent, изделия которой до настоящего момента не попадали на страницы нашего ресурса. Компания Morex Information Ent была основана в далеком 1978 году как поставщик компьютерных корпусов и блоков питания. Сегодня, обладая более чем 30-летним опытом исследований и разработок, компания известна как мировой лидер по производству корпусов для компактных систем, ориентированных на использование в торговых терминалах, тонких клиентах, домашних медиа-центрах, сетевых системах хранения данных и системах видеонаблюдения.

В настоящем обзоре мы начнем знакомство с продукцией компании Morex на примере ультракомпактного решения, особенности которого делают его наиболее подходящим для создания системы, которая будет обрабатывать аудио и видео данные, т.е. – домашнего медиацентра или кинотеатра. Рассматриваемый сегодня корпус Morex T3300-60 является базовой моделью, которая имеет две модификации - Morex T3310-60 и Morex T3320-60. Измененные версии отличаются от базовой модели некоторыми нюансами в оформлении экстерьера, но внутреннее устройство всех трех корпусов при этом идентично. Таким образом, мы остановимся подробно на рассмотрении особенностей основной модели Morex T3300-60, а затем пройдемся по отличиям двух модификаций. Итак, преступим к знакомству с корпусом MOREX T3300-60.

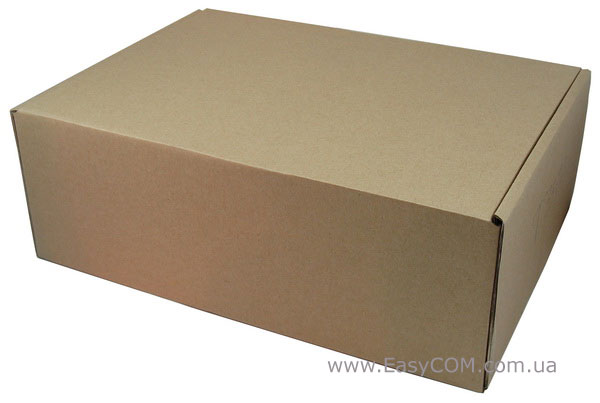

Корпус Morex T3300-60 упакован в малогабаритную коробку из гофрокартона без каких-либо опознавательных знаков, наименование модификации T3300-60 было написано на боковой стороне коробки ручкой.

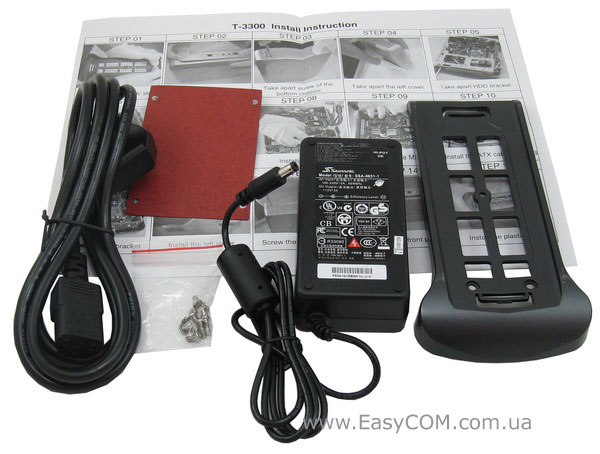

Помимо самого корпуса в коробке содержалось следующее оборудование:

• пластиковая подставка под корпус;
• внешний блок питания;
• кабель к блоку питания;
• набор крепежных винтов;
• прокладка под накопитель;
• инструкция по сборке.

Все необходимое для установки материнской платы и подготовке системного блока к эксплуатации имеется.

К сожалению, производитель не предоставил информации о весе корпуса, однако, ввиду скромных габаритов устройства, надо полагать, что он небольшой. Характеристики двух других модификаций: Morex T3310-60 и Morex T3320-60 практически полностью аналогичны базовой модели, поэтому, как было уже отмечено, мы рассмотрим лишь нюансы модификаций ниже по ходу обзора.

Внешний вид

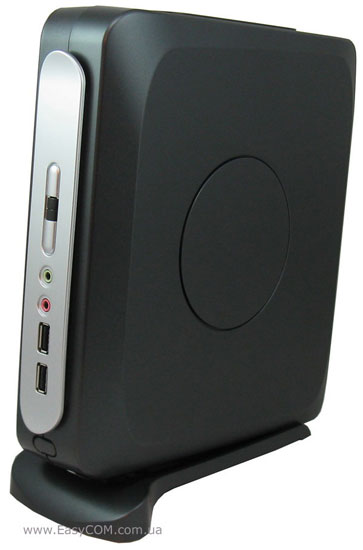

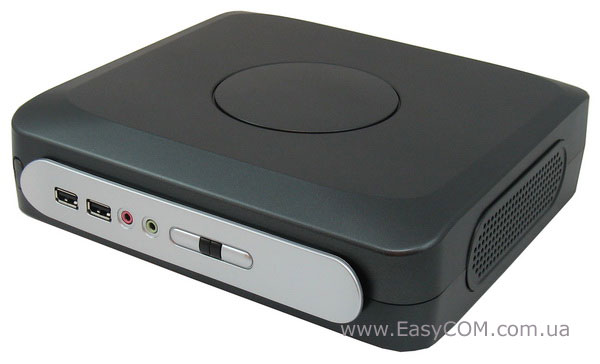

Корпус Morex T3300-60 полностью окрашен в практичный черный цвет «под металлик», за исключением накладки на лицевой панели.

Morex T3300-60 отличается очень высоким качеством покраски и сборки. С обоих боков корпус имеет крупные овальные пластиковые вставки с перфорацией для обеспечения циркуляции воздуха во внутреннем пространстве.

Отметим, что рассматриваемый корпус может иметь как горизонтальную, так и вертикальную ориентацию в пространстве. Для большей устойчивости корпуса в вертикальном положении, в комплекте прилагается пластиковая подставка, которая увеличивает площадь контакта корпуса с поверхностью, на которую он установлен.

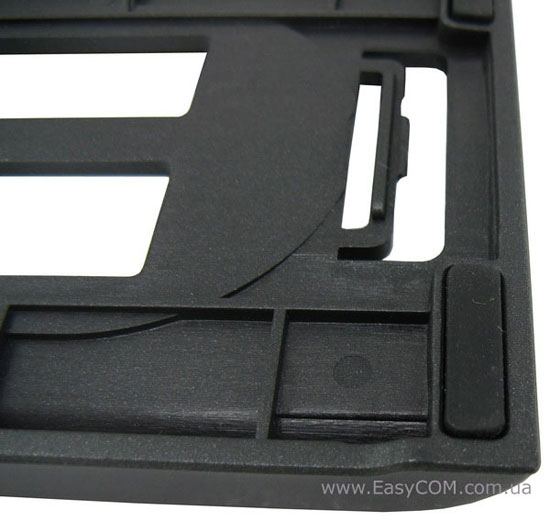

С нижней стороны подставки имеются резиновые вставки, поэтому даже на очень гладкой поверхности корпус скользить не будет.

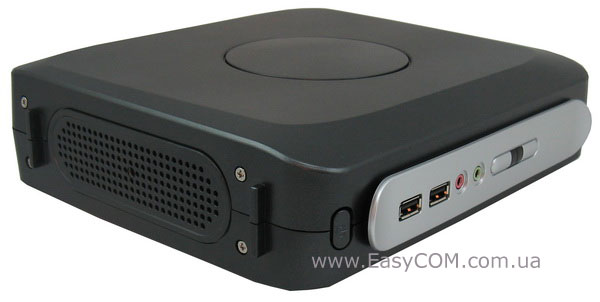

Лицевая панель легко демонтируется без необходимости использовать отвертку, так как она крепится при помощи двух защелок. На панель выведены два порта USB 2.0 и два аудио-разъема, кроме того, на ней расположены два стандартных светодиода. Кнопка включения компьютера находится вне области, закрываемой накладкой, а именно справа от нее – она имеет тот же цвет что и корпус, поэтому в первый момент осмотра Morex T3300-60 ее можно и не заметить.

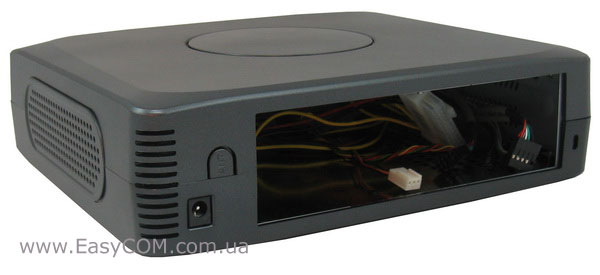

Почти все пространство тыльной стороны корпуса Morex T3300-60 занимает отверстие для интерфейсной панели материнской платы, поэтому с этого ракурса можно легко убедиться, насколько скромные размеры имеет корпус. Также здесь находится разъем для подключения внешнего блока питания.

Внутреннее устройство

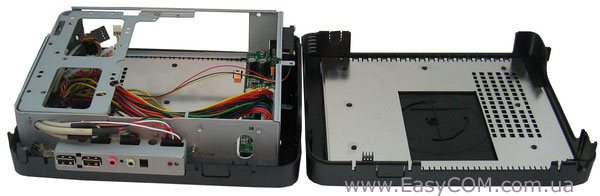

Отвернув четыре винта на нижней стороне корпуса Morex T3300-60, снимаем его верхнюю крышку. Она, как видим, соединена с металлической пластиной, которая служит верхней панелью шасси корпуса.

Материнская плата формата Mini-ITX монтируется внутри алюминиевого шасси на специальных выступах. Толщина стенок шасси составляет внушительные 0,8 мм, при этом обработка кромок и углов стенок выполнена на очень высоком уровне.

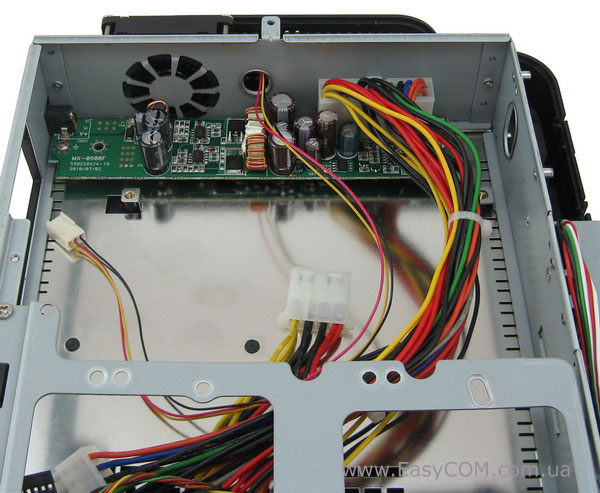

Для экономии места внутри корпуса, производитель «разделил» комплектный источник питания на внутреннюю и внешнюю составляющие.

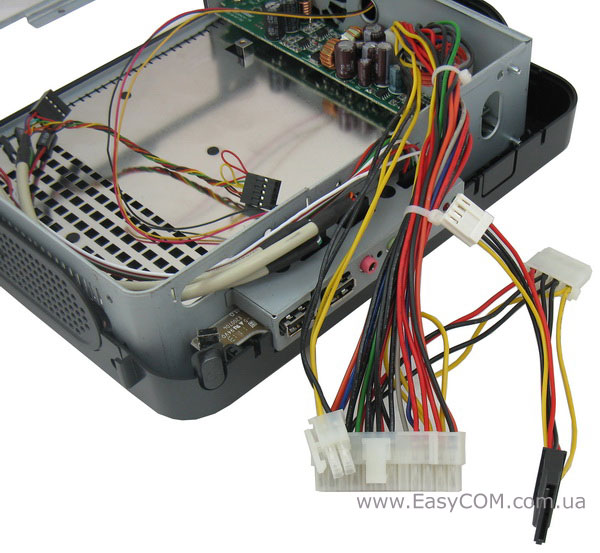

Внутренние разъемы представлены разборным 24-контактным ATX коннектором, двумя кабелями питания для накопителей (стандартный периферийный и SATA), а так же 4-контактным для флоппи-коннектора. Для аккуратной укладки проводов предусмотрено несколько пластиковых стяжек.

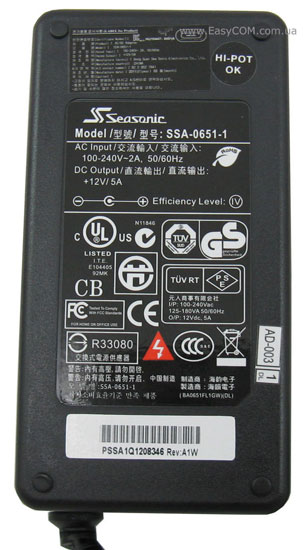

Внешний блок производства известной компании Sea Sonic обладает паспортной мощностью 60 Вт, т.е. выдает 5 А по линии +12В. Мощности такого блока питания будет вполне достаточно для энергоэффективных систем на NVIDIA ION с Intel Atom или AMD Brazos, которые потребляют не более 40 Вт.

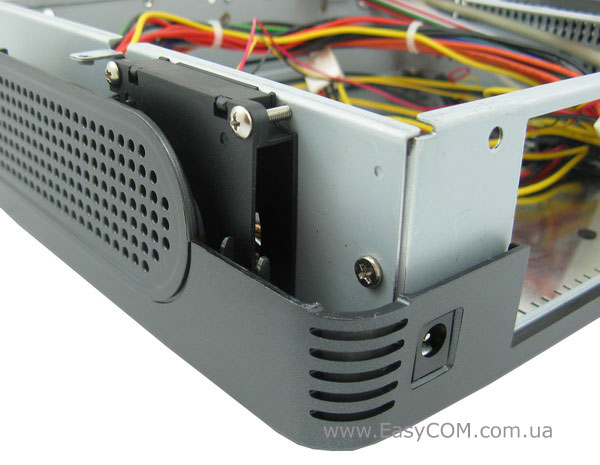

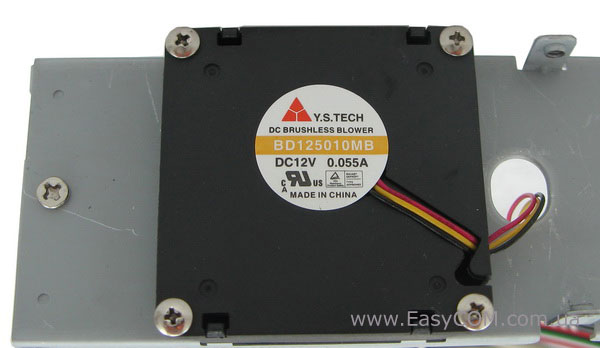

Со стороны внутренних компонентов блока питания на шасси установлен 50 мм вентилятор, который предназначен для поддержания комфортного температурного режима внутри корпуса путем создания воздушного потока с последующим выводом его через вентиляционные отверстия на противоположной стороне шасси.

Вентилятор имеет максимальную скорость вращения 1250 об/мин, и работает достаточно тихо, чтобы при этом не создавались дискомфортные ощущения.

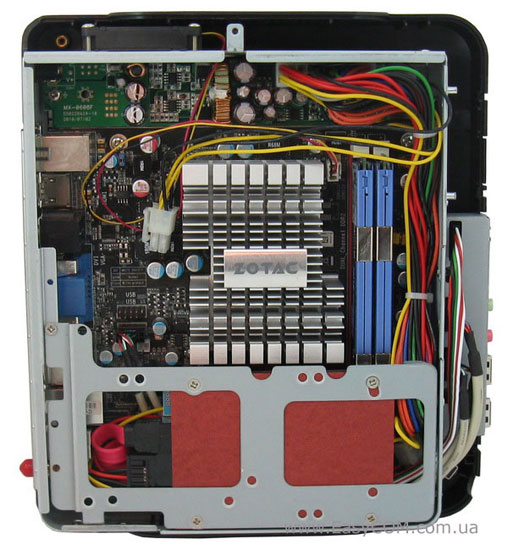

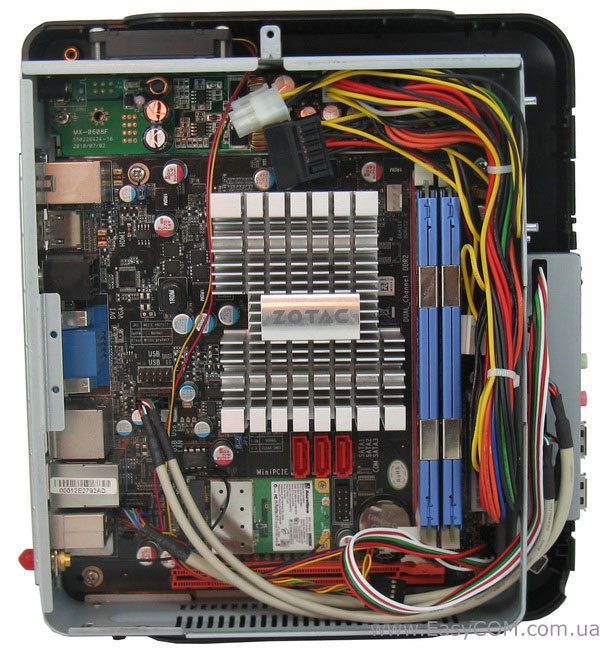

Для того чтобы установить в корпус Morex T3300-60 материнскую плату сначала необходимо демонтировать рамку для установки 2,5-дюймового накопителя, которая крепится к шасси на винтах. Как видим, с инсталлированной материнской платой корпус имеет очень плотную компоновку, для наиболее удобной организации внутрикорпусного пространства все провода лучше уложить по периметру корпуса.

MOREX T3300

Размеры рамки позволяют установить только один 2,5-дюймового накопитель.

Накопитель закрепляется на рамке при помощи винтов, при этом можно использовать идущую в комплекте с корпусом демпфирующую защитную прокладку.

Корпус Morex T3300-60 также обладает очень скромными габаритами и в глубину, что при установке материнской платы ZOTAC IONITX-F-E, с которой корпус проходил тестирование, обернулось его недостатком. Вентилятор, устанавливаемый над высоким радиатором данной материнской платы, не помещался в корпусе, поэтому нам пришлось демонтировать вентилятор и тестировать корпус с платой, охлаждающейся в пассивном режиме, что привело к повышению температуры на компонентах системы. Таким образом, при выборе данного корпуса следует иметь в виду, что система охлаждения далеко не каждой материнской платы уместится в нём.

Модель Morex T3310-60

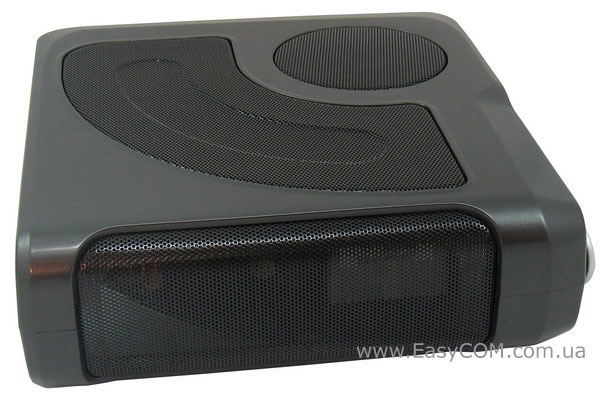

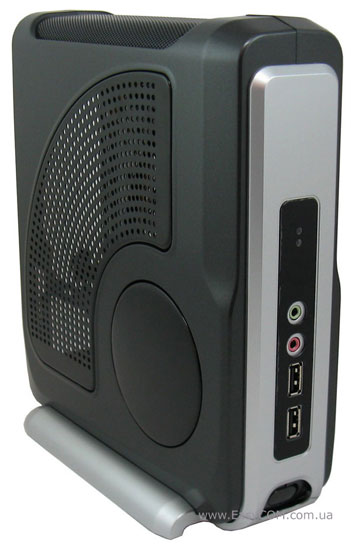

Модификация Morex T3310-60 по комплектации, габаритам и общим формообразующим линиям полностью соответствует базовой модели Morex T3300-60, которую мы рассматривали выше. Основное отличие от базовой модели – это наличие перфорированных металлических вставок на верхней и боковых панелях корпуса, при этом Morex T3310-60 лишена встроенного вентилятора и является полностью пассивной. Предполагается, что наличие перфорации должно обеспечить приемлемый уровень охлаждения компонентов и без вентилятора.

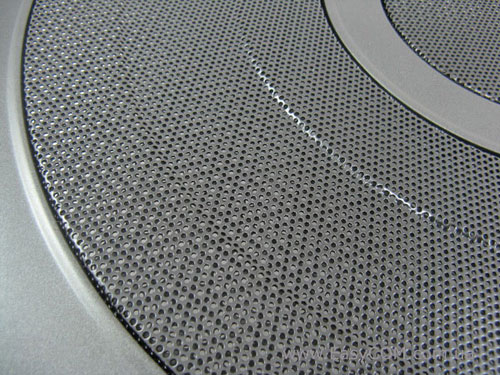

Как и рассмотренная выше модель, Morex T3310-60 отличается высоким качеством покраски и сопряжения деталей, в дугообразных перфорированных вставках сделаны проштамповки, которые повышают жесткость и привлекательность внешнего вида корпуса.

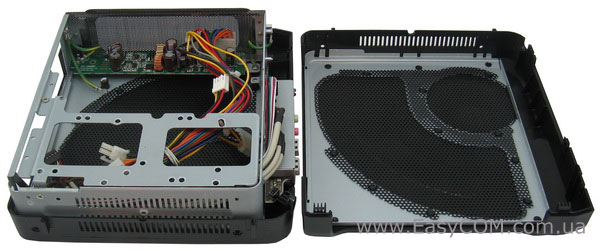

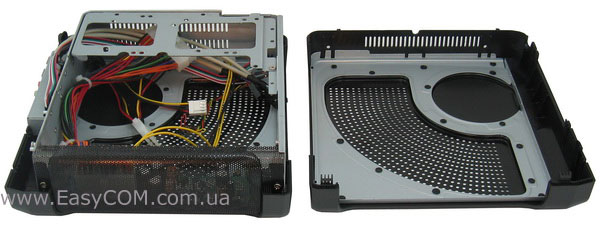

Внутренняя организация корпуса полностью аналогична базовой модели, за исключением особенностей конструкции боковых стенок шасси.

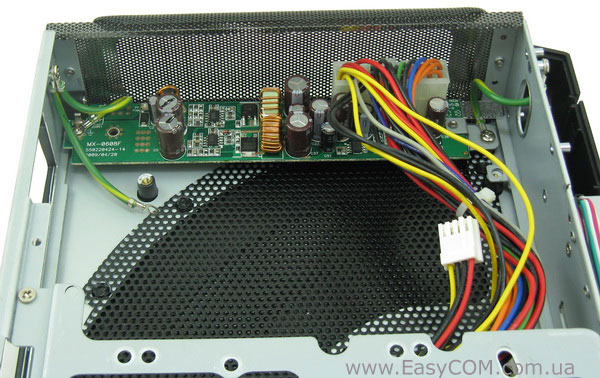

Как видим, внутренняя часть блока питания отделена от внешнего пространства только перфорированной металлической сеткой, установку вентилятора данная конструкция не предполагает. Из-за того, что одна из пластмассовых опор под материнскую плату не имеет контакта с корпусом, ее предлагается «заземлить» с ним при помощи специального провода.

Модель Morex T3320-60

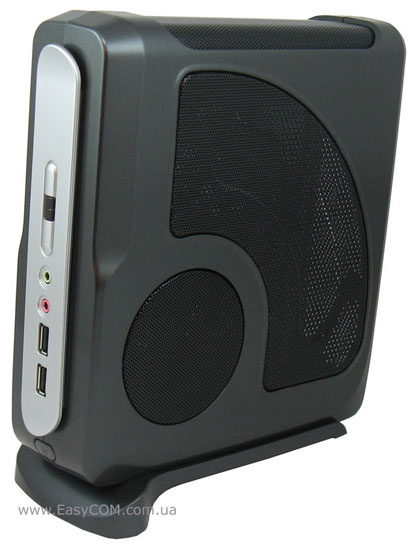

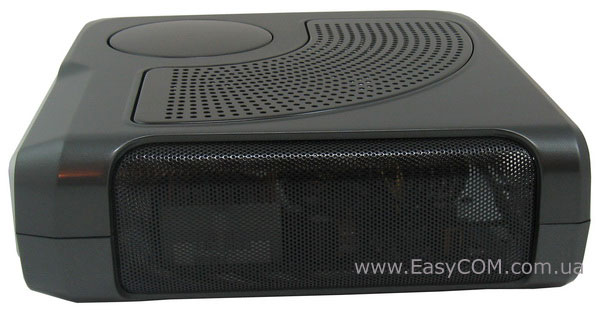

Третий представитель рассматриваемой сегодня серии корпусов, который имеет индекс T3320-60, также выполнен в пассивном варианте, то есть имеет перфорированные вставки на боковых и верхней панели, и лишен возможности установки вентилятора. При этом от модификации Morex T3310-60 он отличается меньшим количеством сетчатых деталей, а перфорация на боковых панелях более крупная.

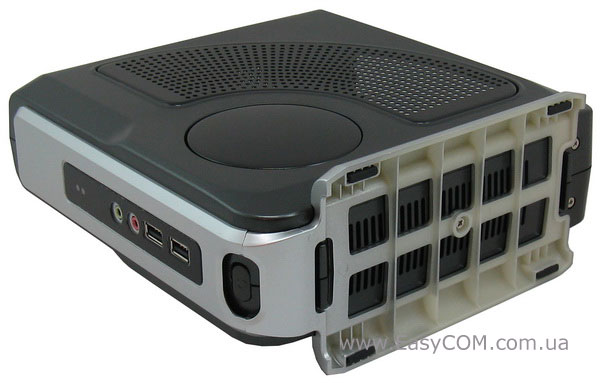

Кроме того, корпус Morex T3320-60 имеет иное оформление лицевой панели и несъемную конструкцию подставки.

Внутренне убранство Morex T3320-60 в целом, ничем не отличается от первой пассивной модификации и, соответственно, базовой модели.

Тестирование

В процессе тестирования мы использовали следующее оборудование:

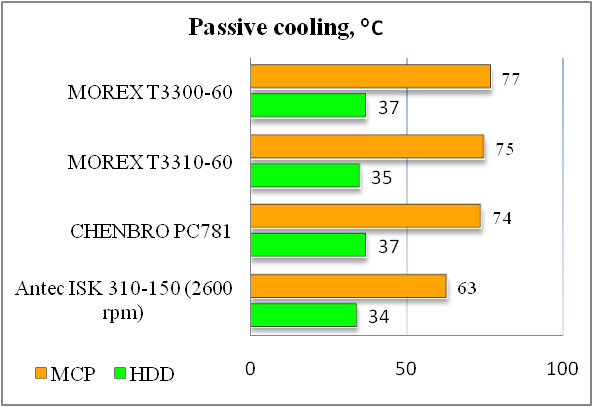

Поскольку вентилятор системы охлаждения нашей материнской платы ZOTAC IONITX-F-E не помещался в корпусе Morex T3300-60, его тестирование производилось лишь в пассивном режиме. Результаты тестов системы под нагрузкой демонстрируют, что материнская плата, установленная в Morex T3300-60, несмотря на то, что тот имеет встроенный вентилятор, греется на пару градусов выше, чем в перфорированной модификации Morex T3310-60, что доказывает некоторую пользу от перфорации и малую эффективность вентилятора. Однако в любом случае температура материнской платы более 70 градусов, а это говорит о том, что в рассмотренных моделях корпусов желательно использовать материнские платы с активной системой охлаждения. Поэтому, если планируется серьезная нагрузка на систему, которая приводит к интенсивному тепловыделению, создавать полностью пассивную систему в любой из моделей серии мы бы не рекомендовали. А вот если система будет использоваться только в качестве медиа-центра или домашнего кинотеатра, то вариант с пассивным охлаждением должен оказаться весьма кстати, поскольку будет собирать меньше пыли и оставаться полностью бесшумным.

Выводы

В ходе настоящего обзора трех корпусов компании Morex серии T33xx: Morex T3300-60, Morex T3310-60 и Morex T3320-60, предназначенных для установки материнских плат формата Mini-ITX, мы выяснили, что данные модели обладают достаточно высоким уровнем исполнения, привлекательным дизайном и скромными габаритами – именно теми качествами, которые являются наиболее ценными при создании медиа-центра или домашнего кинотеатра. Особенно органично будут смотреться в домашнем интерьере модификации с перфорированными вставками, так как имеют более оригинальный внешний вид. Что касается уровня охлаждения компонентов системы, то здесь нельзя порекомендовать какую-либо конкретную модель, так как, несмотря на различия в исполнении, все три обеспечивают приблизительно одинаковый температурный режим, который нельзя назвать очень комфортным, что, впрочем, свойственно большинству корпусов данного типоразмера. Материнская плата, охлаждаемая лишь пассивно, при максимальной нагрузке нагревается более чем до 70 градусов по шкале Цельсия. Однако в режиме работы домашнего кинотеатра нагрузки на систему не столь велики, поэтому в последнем случае условия для системы обещают быть вполне комфортными. Если же вы хотите от системы чего-то большего, чем просмотр фильмов, то рекомендуем приобретать одну из рассмотренных моделей корпусов вместе с материнской платой, имеющей низкопрофильную активную систему охлаждения, так как не каждая габаритная система охлаждения уместится в этих ультракомпактных продуктах.

Достоинства:

• качественное исполнение корпуса и шасси;
• приятный дизайн;
• очень скромные габариты;
• возможность как горизонтальной, так и вертикальной установки;
• качественный внешний блок питания производства Seasonic;
• предустановленный 50 мм вентилятор в Morex T3300-60;
• наличие перфорированных вставок в Morex T3310-60 и Morex T3320-60.

Недостатки:

• пространство для системы охлаждения материнской платы ограничено по высоте.



Автор: Дмитрий Исаев

Выражаем благодарность компании Syntex, дистрибьютору Morex Information Ent, за предоставленные для тестирования корпуса.

Статья переопубликована с www.EasyCOM.com.ua
