Обзор и тестирование корпуса MOREX T3000-60

Совсем недавно мы начали знакомство с продукцией тайваньской компании Morex Information Ent, которая известна как один из крупнейших производителей корпусов для компактных систем. В предыдущем материале мы рассматривали сразу три схожих корпуса данного производителя, которые рассчитаны на установку материнских плат формата Mini-ITX. Мы определили, что модели MOREX T3300-60, T3310-60 и T3320-60 как нельзя лучше подходят под определение «основа для домашнего кинотеатра». Но и рассматриваемый в этом материале продукт принадлежит к аналогичному классу ультракомпактных решений для построения домашней медиа-системы, поскольку имеет скромные габариты, благодаря использованию внешнего блока питания, и довольно оригинальный внешний вид, с которым данный корпус не затеряется в домашнем интерьере. Давайте прикинем, насколько покупатель корпуса MOREX T3000-60 останется им доволен.

Корпус MOREX T3000-60 упакован в небольшую коробку из гофрированного картона, в которой он жестко зафиксирован в двух пенополиуретановых блоках. Внешний блок питания и элементы комплектации в свою очередь также упакованы в небольшую упаковку из картона, которая занимает все остающееся свободное место. Таким образом, все содержимое упаковки защищено от встрясок при транспортировке.

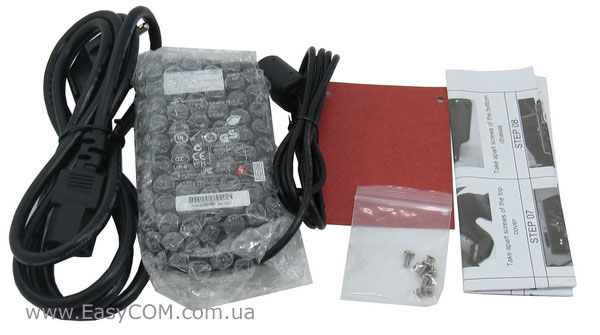

Комплект поставки корпуса MOREX T3000-60 включает:

• внешний блок питания;
• кабель к блоку питания;
• набор крепежных винтов;
• прокладку под накопитель;
• инструкцию по сборке.

Для сборки и начала работы компактной медиа-системы, основанной на материнской плате формата Mini-ITX, в комплектации данного корпуса присутствует все необходимое.

Производитель не сообщает информацию о весе корпуса – тем не менее, он должен быть небольшим, если принять во внимание скромные габариты устройства, ведь длина наибольшей стороны составляет всего 23 см.

Внешний вид

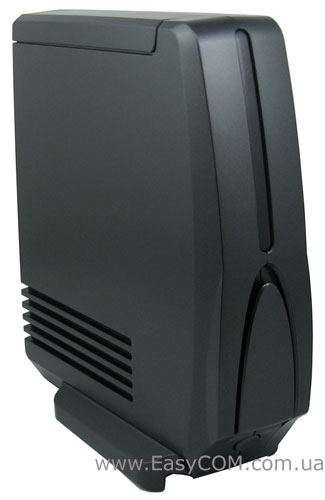

Корпус MOREX T3000-60 полностью окрашен в универсальный черный цвет и отличается футуристическим внешним видом – с такой внешностью, несомненно, данное решение будет служить украшением практически любого интерьера.

Разъемы, расположенные на передней панели, прикрываются небольшой откидной панелькой, когда нет необходимости в их использовании. Среди легко доступных разъемов числятся два порта USB 2.0 и два аудио-разъема. Светодиодный индикатор только один – информирующий о том, что система включена. Индикатор активности жесткого диска отсутствует, так как на корпусе такого рода, по существу, в нем и нет необходимости, тем более что все разъемы скрываются за откидной панелью.

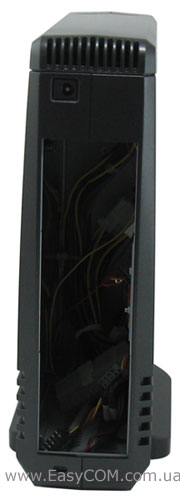

На задней стороне корпуса расположено отверстие для интерфейсной панели материнской платы, разъем для подключения внешнего блока питания, а так же небольшая вентиляционная решетка.

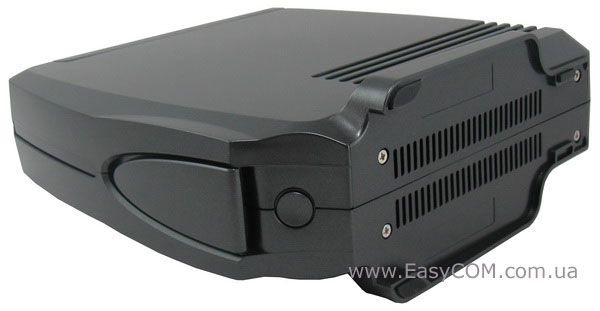

С нижней стороны MOREX T3000-60 расположена подставка, оснащенная резиновыми ножками для придания большей устойчивости корпусу на гладких поверхностях. Слева от подставки расположена непримечательная кнопка включения системы, которую легко можно принять за элемент декора корпуса, так как она не имеет опознавательного символа. Приведенные изображения позволяют судить о качестве сборки и покраски корпуса – оно отменное, все детали подогнаны очень тесно и имеют равномерные зазоры, краска использована с добавлением частиц «под металлик». Разбирается корпус очень легко, надо лишь открутить два винта на нижней и еще один на верхней стороне правой половины корпуса, сняв декоративную накладку.

Внутреннее устройство

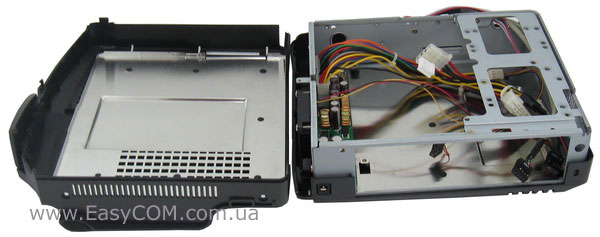

Демонтированная часть корпуса MOREX T3000-60 изнутри оснащена металлической пластиной с вентиляционными отверстиями, которая служит крышкой шасси корпуса и помогает рассеивать выделяемое внутри корпуса тепло.

Качество исполнения и сборки самого стального шасси находится на очень высоком уровне, при этом шасси обладает высокой жесткостью благодаря толщине стали 0,8 мм, что также улучшает впечатление о рассматриваемом продукте. Материнская плата монтируется внутри алюминиевого шасси на специальных выступах.

Компактные корпуса, предназначенные для установки материнских плат форм-фактора Mini-ITX, в целях минимизации габаритов часто используют компоновку с внешним блоком питания, корпус MOREX T3000-60 принадлежит именно к этой категории. Внешний блок питания производства известной компании Sea Sonic обладает паспортной мощностью 60 Вт, т.е. выдает 5 А по линии +12В. Мощности такого, на первый взгляд и не очень мощного, блока питания будет вполне достаточно для энергоэффективных систем на NVIDIA ION с Intel Atom или AMD Brazos, которые потребляют не более 40 Вт.

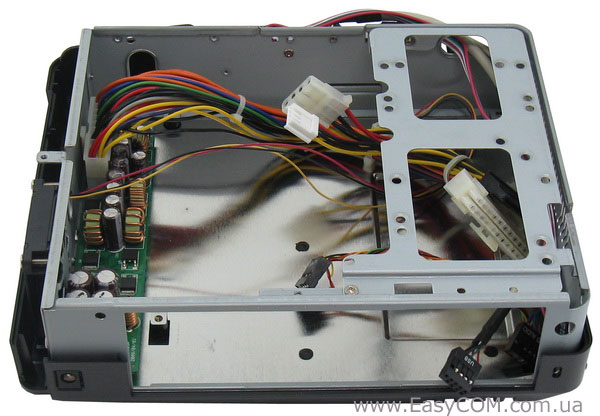

Внутри корпуса расположена «приемная» часть внешнего блока питания, от которой тянутся кабели, подающие энергию на материнскую плату и остальные компоненты системы. Внутренние компоненты блока питания ничем не защищены и не огорожены –  что, с одной стороны не совсем практично, однако все это сделано для придания корпусу самых миниатюрных габаритов.



Внутренние разъемы питания включают в себя 24-контактный ATX, 4-контакный EPS12V, два кабеля питания для накопителей (стандартный периферийный и SATA), а так же 4-контактный для флоппи-коннектора. В целом, представленных разъемов питания должно быть вполне достаточно для сборки системы стандартной конфигурации. Для аккуратной укладки проводов предусмотрено несколько пластиковых стяжек.

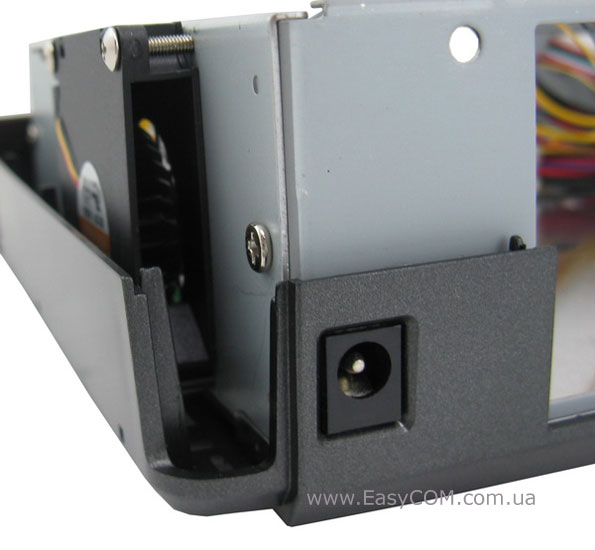

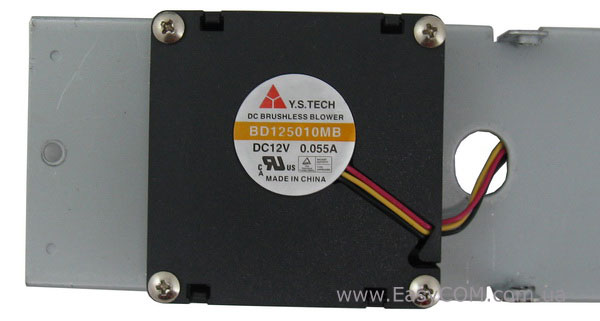

Рядом с внешним разъемом для подключения блока питания обращает на себя внимание вентилятор турбинного типа, который предназначен для поддержания комфортного температурного режима внутри корпуса. Максимальная скорость вращения данного вентилятора, произведенного компанией Y.S. Tech, составляет 5000 об/мин. Однако даже на максимальных оборотах вентилятор производит лишь незначительный шум, который можно ощутить лишь находясь в непосредственной близости от работающей системы.

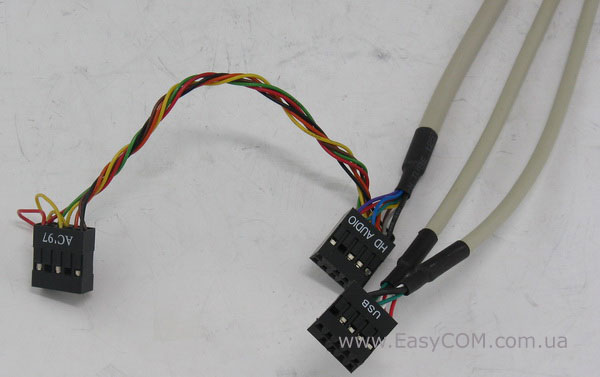

Провода от разъёмов на передней панели имеют вполне достаточную длину для корпуса такого формата. Для подключения Audio-разъёмов присутствуют сразу две редакции коннекторов, что позволит полноценно использовать передние аудио-разъемы корпуса MOREX T3000-60 как с наиболее современными, так и несколько устаревшими материнскими платами.

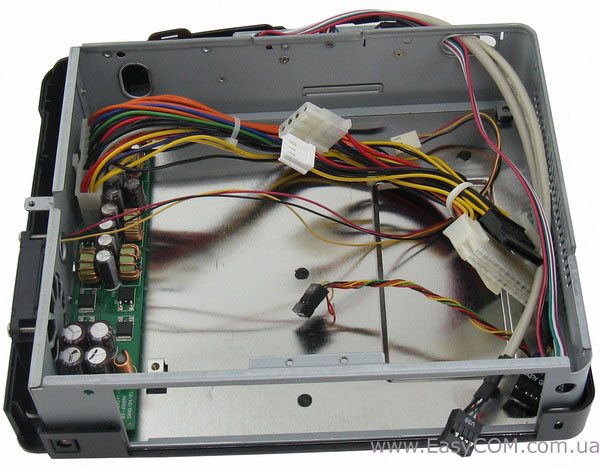

Для того чтобы установить в корпус MOREX T3000-60 материнскую плату сначала необходимо демонтировать рамку для установки 2,5-дюймового накопителя, которая крепится к шасси на винтах. При помощи обыкновенной крестообразной отвертки это все делается очень быстро.

Размеры рамки позволяют установить только один 2,5-дюймового накопитель, который закрепляется на ней при помощи винтов, при этом можно использовать идущую в комплекте с корпусом демпфирующую защитную прокладку, которую производитель заботливо включил в комплектацию корпуса.

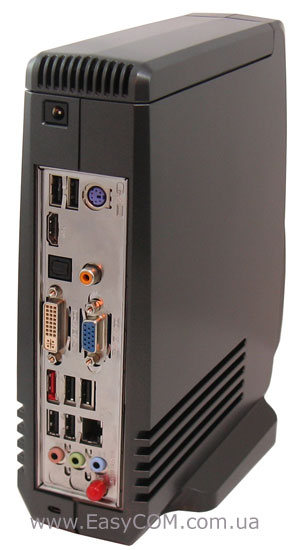

Инсталлировав  материнскую плату, необходимо уложить провода от кабеля питания материнской платы, что в ограниченном пространстве компактного корпуса не так просто, поэтому наиболее удобный вариант  –  это провести их по боковой стенке шасси. После процедуры укладывания проводов питания монтируется рамка с прикрепленным накопителем, укладка кабеля которого также потребует некоторых ухищрений.

Отметим также, что при выборе данной модели корпуса следует иметь в виду, что система охлаждения далеко не каждой материнской платы уместится в корпусе MOREX T3000-60 ввиду очень скромных его габаритов. Так, в случае с материнской платой ZOTAC IONITX-F-E, с которой корпус проходил тестирование, вентилятор ее системы охлаждения не помещался в корпусе.

В целом же, сборка системы внутри MOREX T3000-60 не имеет каких-то особенно кропотливых процедур, ее можно провести даже не опираясь на иллюстрированную инструкцию, которая присутствует в комплекте поставки данного решения.

Тестирование

В процессе тестирования мы использовали следующее оборудование:

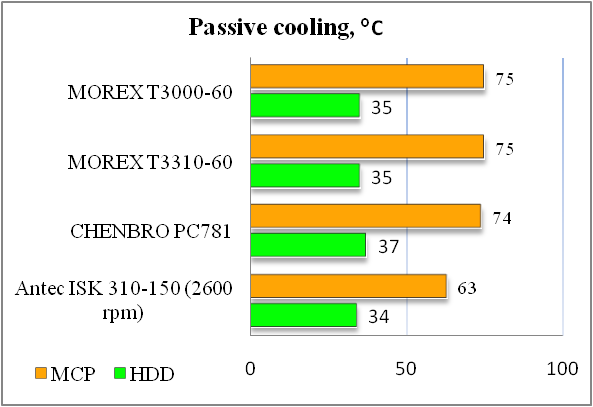

Габариты корпуса MOREX T3000-60, как и в случае с протестированными ранее Mini-ITX решениями данного производителя, не позволили установить комплектный вентилятор системы охлаждения материнской платы ZOTAC IONITX-F-E, поэтому тестирование проводилось только в пассивном режиме ее охлаждения. Результаты тестирования в режиме максимальной нагрузки на систему свидетельствуют, что высокая температура материнской платы, составляющая более 70 градусов по шкале Цельсия, в целом характерна для всех портативных моделей корпусов в режиме пассивного охлаждения. Температуры, отраженные на графиках, не предельные, но достаточно высокие чтобы несколько снизить срок службы материнской платы. Правда это относится к тем случаям, когда система постоянно работает в режиме максимальной нагрузки, чего, естественно, не бывает, так как материнские платы формата Mini-ITX частные лица приобретают не для выполнения сложных расчетов, а скорее для развлечений – вывода видео и аудио данных, где нагрузка на систему не так велика. Поэтому можно с уверенностью утверждать, что любая материнская плата внутри корпуса MOREX T3000-60 будет «чувствовать себя» вполне комфортно.

Выводы

Собирая воедино впечатления от знакомства с корпусом MOREX T3000-60, его можно охарактеризовать тремя словами: высококачественный, стильный, компактный. Думается, благодаря удачному сочетанию вышеперечисленных качеств данное решение вполне может рассчитывать на популярность среди владельцев производительных домашних медиа-центров, основанных на современных платформах  NVIDIA ION или AMD Brazos. Мощности комплектного внешнего блока питания, производства известной компании Seasonic, как раз достаточно для обеспечения энергией данных экономичных платформ. По существу, единственный недостаток MOREX T3000-60  –  это его компактные габариты, которые не позволяют устанавливать некоторые модели материнских плат со слишком уж крупной системой охлаждения. Однако, без этого «недостатка» MOREX T3000-60 лишился бы и важнейшего преимущества – очень скромных габаритов.

Достоинства:

• качественное исполнение корпуса и шасси;
• оригинальный дизайн;
• очень скромные габариты;
• качественный внешний блок питания на 60 Вт производства Seasonic;
• предустановленный 50 мм вентилятор;
• наличие дверцы на лицевой панели.

Особенности:

• затрудненная укладка кабелей питания при сборке системы.

Недостатки:

• пространство для системы охлаждения материнской платы ограничено по высоте.

Автор: Дмитрий Исаев

Выражаем благодарность компании Syntex, дистрибьютору Morex Information Ent, за предоставленные для тестирования корпуса.

Статья переопубликована с www.EasyCOM.com.ua
