Обзор аксессуаров для работы с корпусами компании MOREX
Как и любая добросовестная компания, тайваньский производитель компактных компьютерных корпусов Morex Information Ent, с продукцией которого мы знакомили наших читателей на протяжении последних месяцев, осуществляет всяческую поддержку своих решений. Так, помимо широкого ассортимента корпусов, компания поставляет на рынок и ряд аксессуаров, предназначенных для работы с решениями, уже нашедшими своих хозяев. Они предназначены как для расширения возможностей, так и для замены вышедших из строя компонентов той или иной модели корпуса. О некоторых, наиболее востребованных аксессуарах для корпусов Morex, мы попытаемся подробно рассказать в данном обзоре. При этом, несмотря на то, что ассортимент доступных к заказу на официальном сайте компании аксессуаров несколько шире, мы будем касаться только того оборудования, которое поставляется официальным украинским дистрибьютором, так как очевидно, что заказывать оборудование непосредственно с Тайваня и ждать его доставки готов далеко не каждый потребитель.
В обзорах компактных корпусов Morex 6610/6600 и Morex T3460-60 мы упоминали такое устройство, как PCI Riser Card - устройство с интерфейсом PCI, служащее для поворота устройств PCI в плоскость материнской платы, что позволяет минимизировать габариты корпуса. Ряд корпусов данного производителя обеспечивает такую возможность, при этом конкретная модель корпуса зачастую совместима исключительно с конкретным форматом PCI Riser Card, поэтому, как вы можете видеть на приведенном выше изображении, данное устройство выпускается в нескольких вариациях. На настоящий момент, ассортимент украинского дистрибьютора продукции компании Morex включает в себя только три модификации PCI Riser Card:
Модель MAR121-J позволяет воспользоваться двумя слотами PCI и, благодаря наличию в конструкции гибкого шлейфа, обеспечивает наибольшую свободу по выбору положения карт расширения. Необходимо учесть, что двухслотовые модели Riser Card можно полноценно использовать только на тех материнских платах, которые имеют поддержку 2xPCI устройств на одном PCI разъеме, что зависит, в первую очередь, от чипсета материнской платы. Из продуктов компании Morex, данная модель технически совместима исключительно с корпусом Morex 7677, однако, ничто не мешает использовать любую из моделей PCI Riser Card в вашем корпусе, при наличии определенной смекалки и необходимости разворота карты расширения параллельно материнской плате. В последнем случае могут оказаться полезны отверстия, расположенные на Riser Card, которые предназначены для крепления устройства к инфраструктуре корпуса при помощи винтов.

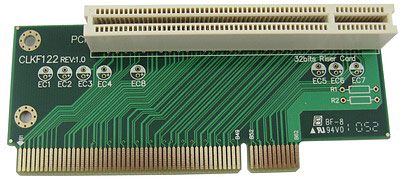

Модель MAR122-J, также обеспечивающая возможность подключения до двух карт расширения с интерфейсом PCI, представляет собой цельную микросхему, разворачивающую карты расширения под углом 90 градусов в обратную сторону от материнской платы. Данная модель технически совместима с корпусами серии Morex 27XX, которые на настоящий момент дистрибьютор не распространят. При желании, данную модель можно разместить и в другом корпусе, если сбоку от материнской платы есть свободное пространство, например в корпусах типа Morex 3388-150/3389-150.
Модель MAR114-J, наконец, имеет одностлотовое исполнение и также направляет карту расширения в сторону от материнской платы.
Двигаемся далее. В малогабаритных корпусах производства компании Morex большей частью используются компактные вентиляторы с диаметром крыльчатки 60 мм и толщиной корпуса 10 мм. В частности, вентиляторы данного форм-фактора можно обнаружить в корпусах Morex 3822-60/3833-60. При необходимости доукомплектовать корпус вентилятором или заменить вышедший из строя, на сайте дистрибьютора доступен к заказу 60 мм вентилятор производства компании T&T, подходящий к множеству моделей корпусов.
Так как в гамме моделей малогабаритных корпусов производства компании Morex присутствуют решения, оснащенные компактными внешними блоками питания ноутбучного типа, внутри таких решений установлены вторичные DC-DC преобразователи, благодаря которым достигается высокая эффективность работы подсистемы питания. Внешними блоками питания оснащены такие протестированные в нашей тестовой лаборатории модели корпусов, как:
-
Morex 3822-60/3833-60
-
Morex 5677-60/5689-60
-
Morex T3000-60
-
Morex T3300-60/T3310-60/T3320-60
-
Morex T3460-60
-
Morex T3500-60
Базово, каждая из рассмотренных моделей оснащается наименее мощным и наиболее экономичным блоком питания мощностью 60 Вт, производства компании Sea Sonic Electronics. Но что делать, если после приобретения корпуса вы обнаружили, что мощности блока питания не достаточно? В таком случае можно изначально заказать корпус с внешним блоком питания большей мощности, либо приобрести комплект элементов питания, в который включено все необходимое для замены менее производительной системы питания. У официального дистрибьютора можно заказать один из двух комплектов повышенной мощности, на 80 или 150 Вт – рассмотрим каждый из них подробнее.
Комплект элементов питания PDB080R мощностью 80 ватт поставляется в картонной коробке, для защиты компонентов от повреждений во время транспортировки используется пенополиуретановый блок.
Комплект состоит из следующих элементов:
-
внешнего блока питания Seasonic SSA-0901-12;
-
DC платы;
-
кабеля DC Jack;
-
кабеля питания от DC платы к компонентам системы;
-
сетевого кабеля;
-
набора крепежных винтов.
Блок питания Seasonic SSA-0901-12 обладает паспортной мощностью 80 Вт, то есть выдает 6,67 А по линии +12В. Мощности такого блока питания должно хватать в большинстве случаев для систем, базирующихся на энергоэффективных процессорах Intel Atom или AMD Zacate, в которых используется и дополнительное оборудование для расширения возможностей.
Кабель DC Jack оснащен разъемом для соединения внешнего блока питания с DC платой.
Кабель для подачи энергии на компоненты системы включает в себя следующие разъемы питания:
-
20+4-контактный ATX (длина кабеля 30 см);
-
PATA (30 см) + SATA (10 см) + FDD (30 см);
-
4-контактный ATX12V (30 см).
Все ключевые разъемы присутствуют, а длина кабелей является вполне достаточной для сборки системы в компактном корпусе.
DC плата имеет скромные габариты, отличается приемлемым качеством изготовления и пайки элементов и оснащена стандартизированными крепежными отверстиями, подходящими к любому компактному корпусу Morex, конструкция которого рассчитана на работу с внешним блоком питания.
В завершение, предлагаем взглянуть на графики измерения кросс-нагрузочных характеристик комплекта элементов питания PDB080R.
Отклонение напряжения на линиях +3,3В и +5В минимально, и не вызывает никаких вопросов, находясь в пределах между +2% и -3%. На линии +12В отклонения в положительную сторону также составляют всего +2%, а вот в отрицательную сторону напряжение отклонялось более чем на -5%, «уплывая» за границы допустимых значений, что, впрочем, не является критическим замечанием для системы питания, не рассчитанной на постоянные высокие нагрузки.
Более производительный комплект элементов питания PDB150R мощностью 150 Вт также поставляется в защищенной от встрясок картонной коробке.
Внутри коробки находятся:
-
внешний блок питания EDACPOWER EA11603;
-
DC плата;
-
DC Jack плата
-
кабель DC Jack;
-
кабель питания от DC платы к компонентам системы;
-
ATX 12V кабель,
-
сетевой кабель;
-
набор крепежных винтов.
Блок питания EDACPOWER EA11603, мощность которого на самом деле составляет несколько ниже заявленной в спецификациях - 142,5 Вт (7,5 А по линии 19 В), отличается возросшими по сравнению с менее производительными решениями габаритами. Кроме того, данная модель оснащена компактным внутренним вентилятором, для эффективной работы которого в противоположном торце блока имеются вентиляционные отверстия. Еще одной особенностью EDACPOWER EA11603 является возможность работы с заземляющим контуром, вследствие чего используемые разъемы для подключения сетевого кабеля и кабеля блока питания к корпусу приобрели соответствующее исполнение.

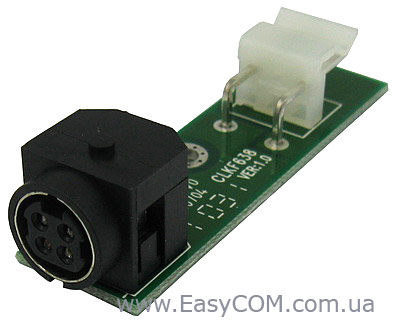

Так как разъем для подачи питания внутрь корпуса располагается на небольшой плате (DC Jack), возможность крепления которой в некоторых компактных корпусах не всегда очевидна, совместимость комплекта элементов питания PDB150R с той или иной моделью корпуса необходимо уточнять у поставщика или производителя корпуса.
Конфигурация группового провода для подачи энергии на оборудование аналогична предыдущему БП:
-
20+4-контактный ATX (длина кабеля 30 см);
-
PATA (30 см) + SATA (10 см) + FDD (30 см);
-
4-контактный ATX12V (30 см).
Кроме того комплект PDB150R обеспечивает возможность подключения еще одного кабеля питания с 4-контактным разъемом, его можно использовать, например, для подачи дополнительного питания на дискретную видеокарту. Находящийся посредине приведенного изображения кабель используется исключительно для соединения DC Jack панели непосредственно с DC платой.
Сама DC плата практически в два раза шире по сравнению с платой менее мощного решения и, естественно, имеет большее количество дросселей, транзисторов и конденсаторов в соответствии с увеличившимся уровнем производительности. К качеству исполнения платы претензий также не возникает. В целом, наиболее мощный комплект элементов питания PDB150R предпочтительнее использовать в конфигурациях, которые представляют собой нечто большее, чем просто энергоэффективная система. Так, возможностей PDB150R вполне достаточно для того, чтобы, подобрав подходящих размеров корпус, собрать систему с дискретным видеоадаптером среднего уровня, что расширит возможности по обработке мультимедиа материалов относительно систем, использующих интегрированное графическое ядро.
Завершим данный материал кратким обзором двух систем крепления корпусов по стандарту VESA, позволяющих закрепить корпус на задней стенке совместимого монитора. Возможность установки корпуса с обратной стороны монитора зачастую бывает неоценима в условиях ограниченного рабочего пространства. Кроме того, минимизация пространства, занимаемого системой, может оказаться привлекательной и с эстетической точки зрения. Так, протестированные нами компактные корпуса Morex 5677-60/5689-60 располагают возможностью крепления к монитору либо другой вертикальной поверхности уже в базовой комплектации, а распространяемые в качестве дополнительного оборудования VESA-крепления позволят расширить список корпусов компании Morex, имеющих возможность крепления к монитору.
VESA-крепление для Mini-ITX корпуса Morex T3500-60 поставляется в картонной коробке, которая защищает объемное крепление из матового пластика черного цвета от повреждений. Внутри коробки, помимо самого крепления, находится набор крепежных винтов.
Усиленная передняя стенка крепления при помощи комплектных винтов прикручивается к монитору.
Далее корпус Morex T3500-60 просто вставляется в крепление, при этом нижний торец крепления надежно удерживает корпус и, в то же время, не ограничивает свободу доступа к интерфейсной панели материнской платы и разъему для подключения блока питания.
Следующая модель крепления VESA, совместимая с Mini-ITX корпусами серии Morex 27xx/38xx представляет собой две симметричные металлические детали, поэтому для того, чтобы детали не повредили друг друга во время перевозки, каждая из них дополнительно завернута в упаковочную бумагу. Само собой, вместе с креплением поставляется набор винтов для крепления.
Крепление выполнено полностью из металла и выкрашено устойчивой к повреждениям универсальной черной краской. Для того, чтобы корпус не терся обо всю площадку крепления, на последнем предусмотрены четыре специальных выступа. Отличительной особенностью данного крепления является возможность установки не только на заднюю стенку монитора, но и на любую другую вертикальную поверхность, для чего предусмотрены специальные проушины по бокам крепления.
Корпус, вставленный в крепление, не теряет удобства эксплуатации. Так, вентиляционные отверстия и выходное отверстие вентилятора не блокируются, интерфейсная панель материнской платы и прочие разъемы задней стенки корпуса легкодоступны.
Итоги
Как следует из данного обзора, владелец компактного Mini-ITX корпуса производства компании Morex при желании всегда может расширить возможности своего решения, так как компания обеспечивает возможность приобретения дополнительного оборудования к выпускаемым корпусам. Так, обладатели корпусов, которые оснащены внешним блоком питания, имеют возможность заменить его на одну из более мощных моделей, которые поставляются в наборах, включающих в себя все необходимое для замены прежней системы питания. Расширить возможности вашего корпуса позволит и такое устройство, как Raser Card, при помощи которого в некоторых моделях малогабаритных корпусов появляется возможность размещения до двух карт расширения, а для улучшения температурных условий в моделях с пассивной системой охлаждения всегда можно установить компактный вентилятор. Если вы стоите перед задачей, как минимизировать рабочее пространство, то имеет смысл задуматься о приобретении модели корпуса, оснащенной настенным или стандартизированным креплением VESA, которое позволяет закрепить корпус на задней стенке монитора. Кроме того, среди дополнительного оборудования для корпусов Morex присутствует несколько VESA креплений для разных моделей корпусов, что расширяет выбор между решениями, имеющими возможность закрепления на вертикальной поверхности.
Автор: Дмитрий Исаев
Выражаем благодарность компании Syntex, дистрибьютору Morex Information Ent, за предоставленные для тестирования аксессуары.
