Обзор и тестирование компактных корпусов MOREX 3822-60 и MOREX 3833-60
И вновь наш ресурс заводит разговор о продукции компании Morex Information Ent – тайваньского производителя компьютерных корпусов, который получил известность, как один из крупнейших производителей основ для компактных систем. Сегодня речь пойдет об очередном малогабаритном решении, основанном на конструкции с использованием внешнего блока питания, и имеющего возможность установки тонкого оптического привода. Рассматриваемое сегодня решение имеет модификацию, которая отличается от базовой модели только внешне, а именно альтернативным дизайном деталей экстерьера. Поэтому за основу обзора мы возьмем модель MOREX 3822-60, попутно остановившись на рассмотрении особенностей экстерьера MOREX 3833-60, как мы это делали в других обзорах продуктов данного производителя.
Корпус MOREX 3822-60 поступил в нашу тестовую лабораторию упакованным в обыкновенную картонную коробку, которую, благодаря небольшим габаритам и весу, можно легко доставить из магазина до места назначения.

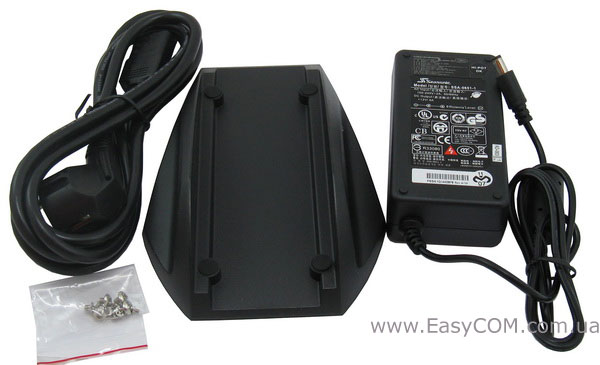

В комплект поставки корпуса MOREX 3822-60 входят:
- внешний блок питания;
- кабель к блоку питания;
- подставка под корпус;
- набор крепежных винтов.
Для сборки и начала работы компактной медиа-системы, основанной на материнской плате формата Mini-ITX, в комплектации данного корпуса присутствует все необходимое.
|
Производитель |
MOREX |
|
Модель |
3822-60 |
|
Типоразмер корпуса |
Mini-ITX |
|
Поддерживаемые форм-факторы материнских плат |
Mini-ITX |
|
Цвет |
Чёрный |
|
Отсеки 2,5 дюйма |
1 посадочное место для 2,5'' накопителя; |
|
Слоты для карт расширения |
- |
|
Разъёмы на лицевой панели |
2 x USB 2.0 |
|
Вентиляторы |
1 x 60 мм на боковой стороне |
|
Материал |
Шасси: холоднопрокатная сталь толщиной 0,8 мм |
|
Размеры корпуса, мм |
65 х 210 х 295 |
|
Вес (нетто), кг |
N/A |
|
Сайт производителя |
Габариты корпуса MOREX 3822-60 действительно позволяют построить очень компактную систему, так как его длина не превышает тридцати сантиметров. При всем этом, в отличие от некоторых протестированных ранее моделей компактных корпусов, рассматриваемое сегодня решение позволяет воспользоваться возможностями тонкого оптического привода, что не будет лишним для домашней мультимедийной системы. Само собой разумеется, что модификация MOREX 3833-60 полностью повторяет базовую модель в плане технических характеристик.
Внешний вид
Корпус MOREX 3822-60 отличается лаконичным дизайном, который приятен глазу. Главным образом, такой эффект был достигнут благодаря окраске корпуса в строгий и практичный черный цвет, а также серебристому цвету лицевой панели. К слову сказать, качество покраски и сборки внешних деталей рассматриваемого решения находится на достаточно высоком уровне, чем в принципе, характеризуется большая часть корпусов MOREX, уже побывавших в нашей тестовой лаборатории.
Деталь лицевой панели корпуса слегка утоплена относительно отсека для установки тонкого оптического привода, что визуально еще более сокращает габариты MOREX 3822-60. Комплектная пластмассовая подставка позволит установить корпус вертикально в том случае, когда особенности интерьера исключают другие возможности. Вертикальную установку мы рассматриваем только как запасной вариант, потому что в данном случае подставка частично перекрывает вентиляционное отверстие, ухудшая этим вентиляцию внутри корпуса, а между тем хороший теплообмен с окружающим пространством важен для компактных систем, особенно в случае использования пассивного охлаждения материнской платы.
На лицевой панели корпуса MOREX 3822-60 расположено два разъема USB 2.0, кнопки включения и рестарта системы, а также два светодиодных индикатора, информирующих о функционировании системы и активности HDD. Немного огорчает отсутствие разъемов для подключения наушников и микрофона, поскольку в системах, на посторенние которых ориентирован данный корпус, эти функции иногда бывает востребованы. Выше расположен выход отсека для установки тонкого оптического привода, который закрыт пластмассовой заглушкой.
На задней стороне корпуса расположено отверстие для интерфейсной панели материнской платы, разъем для подключения внешнего блока питания, а также два отверстия, закрытых заглушками, для вывода на заднюю панель при помощи длинного шлейфа интерфейсов типа COM-порт и подобных.
Перед переходом к осмотру внутреннего пространства рассматриваемого решения нам необходимо ознакомиться с отличиями модификации MOREX 3833-60 от базовой модели, поскольку, как уже было отмечено, различия имеют место быть только в оформлении экстерьера модификации. Как видим на представленных фотографиях, обе боковые стороны идентичны базовому решению.
Фактически, MOREX 3833-60 отличается только исполнением детали лицевой панели, на которой расположены внешние органы управления и разъемы USB. Данная деталь имеет те же формообразующие линии, но окрашена в черный цвет и имеет несколько иной дизайн. Во всем, что касается организации внутрикорпусного пространства, обе рассматриваемые модели совершенно аналогичны, поэтому продолжим осмотр основной модели в «препарированном» виде, имея в виду и модификацию MOREX 3833-60.
Внутреннее устройство
Для того чтобы снять П-образную крышку корпуса, необходимо вывернуть три стандартных винта, на которых она крепится к шасси. Шасси корпуса MOREX 3822-60 изготовлено из качественно обработанных стальных деталей толщиной 0,8 мм, однако со снятой крышкой жесткость шасси оставляет желать лучшего, так как в его конструкции отсутствуют поперечины, соединяющие сверху переднюю и заднюю стороны корпуса. С установленной же на свое место крышкой к жесткости корпуса претензий уже не возникает.
Рассматривая конструктивные особенности MOREX 3822-60, отметим две рамки оригинальной формы, служащие для установки накопителя и оптического привода. Первая расположена в задней части корпуса, при этом накопитель монтируется внутрь нее, как бы нависая над материнской платой в том самом месте, где у материнской платы Mini-ITX находится единственный слот расширения, в который в данной случае, нельзя будет установить даже низкопрофильную карту расширения. Вторая рамка для оптического привода размещена в передней части корпуса, задняя ее часть крепится к корпусу через длинные металлические вставки, которые, тем не менее, не мешаю во время сборки системы. На одной из боковых сторон корпуса расположен вентилятор, помещенный в металлический «футляр», который в свою очередь крепится к шасси корпуса. При внимательном рассмотрении шасси можно заметить, что на нем предусмотрено два места для крепления вентиляторов – второе распложено рядом с занятым. Для установки второго вентилятора требуется еще один металлический «футляр», которого нет в комплекте поставки рассматриваемого корпуса, однако в любом случае наличие еще одного вентилятора рядом с установленным имеет мало практического смысла, поэтому просто опустим данную особенность шасси.
Установленный внутри корпуса MOREX 3822-60 вентилятор произведен компанией T&T, он имеет диаметр крыльчатки 60 мм и максимальную скорость вращения 3420 об/мин. На максимальных оборотах шум, производимый вентилятором, можно охарактеризовать как средний.
Приемная часть внешнего блока питания расположилась в передней части шасси корпуса, поэтому кабель, подающий к ней электроэнергию, пришлось протянуть через весь корпус, что не очень удобно, учитывая, что на маленькой площади компактного корпуса и без того придется разместить много проводов. Зато обращает на себя внимание стремление разработчиков данной модели корпуса сделать его внешний вид безупречным – так, задняя панель была также окрашена в черный цвет, чтобы в собранном виде корпус выглядел привлекательно даже с такого ракурса.
Внешний блок питания производства известной компании Sea Sonic Electronics обладает паспортной мощностью 60 Вт, т.е. выдает 5 А по линии +12В. Мощности такого блока питания будет вполне достаточно для энергоэффективных систем, типа NVIDIA ION с Intel Atom или AMD Brazos, которые потребляют не более 40 Вт в режиме максимальной загрузки.
Внутренние разъемы питания, которые ответвляются от приемной части внешнего блока питания, включают в себя:
- 24-контактный разъем питания ATX;
- 4-контакный EPS12V;
- кабель питания с разъемом типа Molex;
- кабель питания SATA;
- 4-контактный кабель для подачи энергии на FDD.
Для подключения тонкого оптического привода в комплектации разъемов питания MOREX 3822-60 не хватает второго разъема питания SATA, поэтому в том случае, если планируется установка данного устройства, необходимо заранее позаботиться о соответствующем переходнике.
Передняя панель крепится к шасси исключительно на четырех пластмассовых защелках, поэтому снять ее при необходимости не составит труда.
Приступая к сборке системы внутри MOREX 3822-60, прежде всего, необходимо демонтировать рамку для установки 2,5-дюймового накопителя, которая препятствует установке материнской платы. После инсталляции материнской платы определенную сложность представляет процесс укладки проводов, подающих питание на неё, так как основной 24-контактный разъем питания находится в непосредственной близости с приемной частью блока питания. Лучше всего провести провода так, как показано на фотографии, пропустив провода немного вперед, а затем повернуть остающуюся часть проводов с разъемом питания обратно.
Трудности возникают и с укладкой проводов от установленного накопителя, в итоге мы решили просто «завить» SATA-кабель, для экономии пространства внутри корпуса.
В остальном процесс сборки компьютерной системы на основе корпуса MOREX 3822-60 не представляет собой каких-то ощутимых трудностей – фактически, из инструментов во время сборки требуется только обыкновенная крестообразная отвертка. Кроме того, размеры рассматриваемой сегодня модели корпуса позволяют использовать крупногабаритные системы охлаждения, как например, в случае с системой охлаждения тестовой материнской платы ZOTAC IONITX-F-E, вентилятор которой помещался не во все компактные корпуса. Правда в верхней крышке корпуса MOREX 3822-60 недостает вентиляционного отверстия напротив системы охлаждения материнской платы, для того, чтобы вентилятор мог забирать «свежий» воздух из внешнего пространства. Впрочем, учитывая, что сам корпус имеет предустановленный вентилятор, данный факт нельзя назвать недостатком.
Тестирование
В процессе тестирования мы использовали следующее оборудование:
|
Материнская плата |
ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX) |
|
Оперативная память |
2х DDR2-1200 @800 1024 МБ Kingston PC9600 |
|
Жесткий диск |
Fujitsu MJA2500BH, 500 ГБ, SATA-300 |
Корпус MOREX 3822-60 показывает прекрасные результаты в условиях пассивного охлаждения материнской платы, так как отсутствие вентилятора на радиаторе материнской платы компенсируется наличием предустановленного корпусного вентилятора, который расположен как раз рядом с радиатором платы. При активации вентилятора системы охлаждения материнской платы, внутри корпуса и вовсе создаются более чем комфортные температурные условия.
Выводы
Подводя итоги обзора корпуса MOREX 3822-60 и его модификации MOREX 3833-60, отличающейся от базовой модели только дизайном лицевой панели, можно с уверенностью констатировать, что данные модели обещают хорошо справиться с требующейся от них задачей - созданием на основе одного из них компактной домашней медиасистемы. Рассмотренные корпуса обладают привлекательным дизайном, высоким качеством исполнения, а также возможностью дополнить систему тонким оптическим приводом, для установки которого предусмотрен соответствующий отсек с выходом на переднюю панель. Кроме того, во время тестирования корпуса MOREX 3822-60 выяснилось, что удачная конструкция и наличие предустановленного вентилятора позволяют достичь приемлемого уровня охлаждения компонентов системы даже в условиях пассивного охлаждения радиатора материнской платы, что является одним из главных достоинств данных корпусов. Однако не обошлось и без небольших недочетов в конструкции рассмотренных решений, к которым в первую очередь следует отнести отсутствие аудио-разъемов на передней панели, а также затрудненную укладку кабелей во время сборки системы.
Достоинства:
- качественное исполнение корпуса и шасси;
- привлекательный дизайн;
- скромные габариты;
- эффективное охлаждение компонентов системы при невысоком уровне шума;
- возможность установки оптического привода или двух накопителей;
- качественный внешний блок питания на 60 Вт производства Seasonic;
- возможность как горизонтальной, так и вертикальной установки.
Особенности:
- посредственная жесткость шасси корпуса со снятой верхней крышкой;
- затрудненная укладка кабелей питания при сборке системы.
Недостатки:
- отсутствие аудио-разъемов на передней панели.
- протянутый через весь корпус кабель питания.
Автор: Дмитрий Исаев
Выражаем благодарность компании Syntex, дистрибьютору Morex Information Ent, за предоставленные для тестирования корпуса.
