Обзор и тестирование компактного корпуса Morex 2799
В этом обзоре мы познакомимся с корпусом формата mini-ITX производства компании Morex Information Ent., которая уже давно присутствует на рынке компактных решений. Вряд ли нужно лишний раз напоминать, как за несколько последних лет эволюционировали системы mini-ITX. Сегодня в магазинах можно встретить большое число комплектующих, которые предназначены для работы в составе компактного компьютера. К тому же такой компьютер существенно расширил границы своего применения, которые раньше ограничивались лишь использованием его в качестве HTPC. Поэтому неудивительно, что среди компактных корпусов также начали появляться модели с дополнительными возможностями.
Одним из таких корпусов по праву можно считать Morex 2799, который имеет посадочные места для установки плат расширения и внешний блок питания повышенной мощности (80 Вт). Перед производителем стояла довольно непростая задача - нужно было увеличить функциональность корпуса, при этом сохранив его компактные размеры. Предлагаем перейти непосредственно к обзору и посмотреть, как специалистам компании Morex Information Ent. удалось это реализовать в модели Morex 2799.
Корпус Morex 2799 поставляется в обычной коробке из гофрокартона без какой-либо цветной полиграфии. Здесь нет ни этикетки с характеристиками модели, ни даже наименования самой модели. Это конечно немного неудобно, но не критично, ведь основная функция коробки - предохранять корпус от возможных повреждений и царапин во время транспортировки.
Комплект поставки корпуса Morex 2799 включает:
-
внешний блок питания мощностью 80 Вт;
-
сетевой шнур питания;
-
подставку под корпус;
-
угловую плату-переходник (райзер) с разъемом PCI;
-
набор крепежных элементов.
Для сборки системы, основанной на материнской плате формата mini-ITX, в комплектации данного корпуса присутствует все необходимое. Отметим наличие подставки под корпус, которая позволит использовать корпус в вертикальном положении. Кроме того, в комплекте поставки имеется плата (так называемый райзер) с разъемом PCI. Она представляет собой своеобразный переходник, который позволяет установить плату расширения стандарта PCI не под прямым углом к системной плате, как это делается обычно, а параллельно ей. Правда, данный PCI-райзер будет малополезным, поскольку в подавляющем большинстве случаев современные материнские платы формата mini-ITX вместо разъема PCI оборудованы слотом PCI-Express x16. Более логичным смотрелось бы наличие в комплекте поставки переходника именно с разъемом PCI-Express x16.
Спецификация корпуса Morex 2799:
|
Производитель |
Morex Information Ent. |
|
Модель |
2799 |
|
Типоразмер корпуса |
mini-ITX |
|
Поддерживаемые форм-факторы материнских плат |
mini-ITX |
|
Цвет |
Черный |
|
Отсеки 5,25 дюйма |
1 внешний (slim) |
|
Отсеки 3,5 дюйма |
1 внутренний и 1 внешний (slim) |
|
Отсеки 2,5 дюйма |
- |
|
Слоты для карт расширения |
2 (параллельно материнской плате) |
|
Разъемы |
2 x USB 2.0; 2 х аудивыхода (наушники, микрофон); 1 x FireWire IEEE1394 |
|
Вентиляторы |
1 (60 х 60 х 10 мм) |
|
Блок питания |
Внешний (Seasonic SSA-0901-12 мощностью 80 Вт) |
|
Материал |
Шасси: сталь толщиной 0,8 мм. Передняя панель: пластик. |
|
Размеры корпуса, мм |
288 х 63,5 х 295 |
|
Вес (нетто), кг |
- |
|
Сайт производителя |
http://www.morex.com.tw/ |
Внешний вид
Корпус Morex 2799 может поставляться как в черном, так и в белом цвете. К нам на тестирование попала модель окрашенная в черный цвет. Поверхность напоминает матовую, но при этом очень хорошо «собирает» отпечатки пальцев. Morex 2799 достаточно компактный (288 мм х 63,5 мм х 295 мм), но все же больше других корпусов формата mini-ITX. Для сравнения, DTS E-2011, также оборудованный внешним блоком питания, имеет размеры 250 х 60 х 190 мм. Разница в ширине (105 мм) между двумя данными моделями обусловлена тем, что в корпусе Morex 2799 предусмотрено место для установки платы расширения в горизонтальном положении.

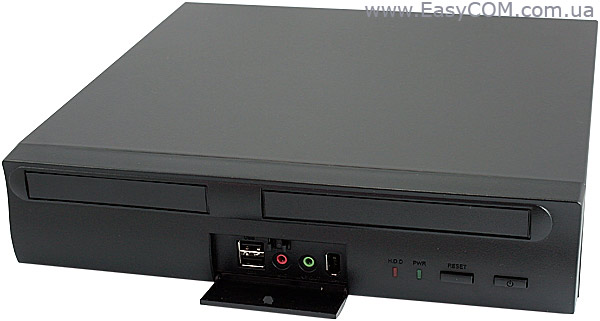

Передняя панель сделана из пластика и очень хорошо подогнана к остальному корпусу. На ее торце находятся кнопки включения/выключения компьютера и перезагрузки компьютера. Рядом расположились два светодиода: красный - служит индикатором активности жесткого диска, а зеленый - подключения компьютера к электросети. На наш взгляд, зеленый светодиод уместнее было бы сделать индикатором работы системы. Да и постоянно светящийся светодиод, даже в выключенном состоянии компьютера, не всем придется по душе, особенно в темное время суток.
Все разъемы сгруппированы в центре и скрыты за откидывающей фальш-панелью. Кроме того, в корпусе Morex 2799 предусмотрено два отсека для установки slim-приводов или иных устройств (5,25 и 3,5 дюйма). Эти отсеки также закрыты специальными панелями-заглушками.
За откидывающейся фальш-панелью находятся два разъема USB 2.0, два аудиовыхода (для подключения наушников и микрофона), а также порт FireWire IEEE1394. Как нам кажется, установка разъема eSATA смотрелось бы более предпочтительной, чем FireWire IEEE1394, так как в случае использования компьютера в качестве домашнего кинотеатра (HTPC), возможность подключения внешнего накопителя была бы нелишней.
Отметим, что откидывающаяся фальш-панель выполняет не только декоративные функции, но и предотвращает попадание пыли в описанные выше разъемы.
На задней стороне корпуса расположено отверстие для интерфейсной панели материнской платы, а также разъем для подключения внешнего блока питания. Ниже находятся два слота для карт расширения, что очень существенно увеличивает функциональность корпуса. Например, в нижний слот можно будет установить низкопрофильную дискретную видеокарту, а в верхний - заглушку с дополнительными портами USB 3.0. Правда в случае с внешней видеокартой также придется докупить специальный угловой переходник с разъемом PCI-Express x16.
На боковых панелях расположены вентиляционные отверстия. Еще одно отверстие, напоминающее решетку типа «гриль», находится напротив корпусного вентилятора. На наш взгляд, также не лишним было бы сделать перфорированные отверстия и напротив процессорного разъема. Как их отсутствие сказалось на нагреве комплектующих, посмотрим уже в процессе тестирования.
В целом же, дизайн корпуса Morex 2799 получился очень строгим, возможно даже слишком строгим. Хотя с другой стороны, можно сказать, что правильные угловатые формы не будут бросаться в глаза и выделятся на общем фоне других устройств. Здесь уже, как говорится, все зависит от вкусов конкретного пользователя.
Весь корпус Morex 2799, за исключением передней панели, сделан из стали толщиной 0,8 мм, что при таких размерах придает ему хорошую жесткость. Все панели подогнаны достаточно плотно. Корпус собирается без каких-либо люфтов и зазоров.
Как мы уже упоминали ранее, в комплекте есть специальная подставка, которая позволяет использовать корпус в вертикальном положении. Она имеет широкое основание и ножки-самоклейки, что придает корпусу хорошую устойчивость в вертикальном положении.
Внутреннее устройство
Конструктивно корпус состоит из трех частей: шасси, верхней крышки и передней панели. Сняв верхнюю крышку, можно увидеть как организовано внутреннее пространство корпуса. Шасси имеет отличную жесткость и выполнено из той же стали толщиной 0,8 мм, что и панели корпуса. Кромка панелей обработана хорошо, явно заостренных краев не замечено.
Материнская плата крепится на специальных выступах. Ближе к передней панели расположена низковольтная часть системы питания - DC-DC преобразователь, который мы более детально рассмотрим чуть позже. Над печатной платой разместился отсек для оптического привода (slim) размером 5,25 дюйма. Рядом находится «корзина» для установки накопителей.
Передняя панель корпуса Morex 2799 держится на нескольких пластиковых защелках. При необходимости ее можно легко отсоединить. Организация проводов внутри корпуса Morex 2799 выполнена на высоком уровне. Для кабелей, идущих от кнопок и светодиодов на передней панели, в стенке шасси предусмотрены соответствующие отверстия. Сами же провода собраны в один пучок и стянуты хомутом.
Длины USB, AUDIO и FireWire-кабелей вполне достаточно, чтобы достать даже в самую удаленную часть материнской платы. Аудиоразъем представлен в двух вариантах: HD Audio и AC'97.
«Корзина» для установки накопителей сделана съемной. Если судить по информации из официального сайта, то данная «корзина» предназначается для установки привода FDD (slim) и жесткого диска размером 3,5 дюйма. Мы же попробовали установить вместо привода FDD компактный винчестер размером 2,5 дюйма. Как видно из фотографии, все отверстия идеально совпали. Странно, что производитель не упоминает об этой особенности, ведь на сегодняшний день, возможность установки накопителя размером 2,5 дюйма является довольно востребованной.
Под отсеком для установки низкопрофильного оптического привода находится «приемная» часть системы питания компьютера. На плате размещен 20-контактный разъем, из которого выходит шлейф проводов питания. Все доступные типы разъемов, а также длина проводов приведены в таблице:
|
Типы разъемов |
Длина проводов до разъема (разъемов), см |
|
20+4-контактный разъем питания ATX, разъем PATA, разъем SATA и разъем FDD |
30-60-70-145 |
|
4-контактный разъем питания ATX12V |
30 |
В принципе, количества разъемов должно хватить, чтобы запитать все необходимые устройства. Хотя если и оптический привод и накопитель будут оснащены интерфейсами SATA, то без помощи переходников уже не обойтись. Как нам кажется, данную возможность можно было бы предусмотреть и добавить в комплект поставки такой переходник (PATA-to-SATA), тем более, что стоит он копейки.
Также недостатком можно считать то, что все разъемы находятся на одном длинном кабеле, а не на отдельных. Это, во-первых, усложнит подключение нескольких периферийных устройств, а во-вторых, приведет к нагромождению проводов над материнской платой.
Учитывая небольшие габариты корпуса Morex 2799, производитель решил использовать внешний блок питания. Такое техническое решение часто можно встретить в корпусах форм-фактора mini-ITX, хотя не всегда. Например, модель CHIEFTEC FLYER FI-01W оснащается встроенным компактным источником питания мощностью 200 Вт. Что же касается внешних блоков питания, то, как правило, они выполнены в виде простого AC-DC преобразователя и имеют на выходе только одну линию +12В. Остальная низковольтная часть, которая являет собой DC-DC конвертер, помещается внутри корпуса на отдельной печатной плате или же непосредственно на материнской плате.
В корпусе Morex 2799 используется внешний блок питания производства компании Sea Sonic Electronics, модель Seasonic SSA-0901-12 мощностью 80 Вт. Более подробно с возможностями данного AC-DC преобразователя можно познакомиться, прочитав статью, посвященную его тестированию. Здесь лишь отметим, что Seasonic SSA-0901-12 имеет довольно качественную элементную базу, прочный металлический кожух и продуманную систему рассеивания тепла. Также к его достоинствам можно отнести высокий КПД (около 87%) и низкие просадки напряжения канала +12V при нагрузке, не превышающей номинального значения. Мощности в 80 Вт хватит для питания любой mini-ITX системы с распаянным на плате мобильным процессором. Для примера, протестированные нами ранее подобные системы ASUS C60M1-I, ECS NM70-I2, ZOTAC D2700-ITX WIFI Supreme даже в режиме полной загрузки CPU и GPU потребляли не больше 55 Вт.
Но, хотим обратить ваше внимание, что в корпусе Morex 2799 предусмотрена возможность установки платы расширения, и если ей окажется видеокарта, то мощности блока питания Seasonic SSA-0901-12 может быть недостаточно. Напомним, что в режиме полной нагрузки дискретные низкопрофильные видеоускорители потребляют около 45 Вт, а иногда и больше. Поэтому в таком случае нужно будет очень тщательно подходить к выбору комплектующих, и чуть ли не до ватта просчитывать общее энергопотребление системы.
Как уже было сказано выше, низковольтной частью системы питания компьютера является DC-DC преобразователь. То есть с одной входной линии постоянного напряжения (в данном случае +12В) с помощью узлов, основанных на транзисторных сборках, формируются три линии постоянного напряжения, необходимые для работы компьютера - +12В, +5В, +3,3В.
Данный конвертер постоянного питания основан на ШИМ-контроллерах APW7065 и RP6100D, каждый из которых управляет парой «мосфетов». В роли силовых элементов выступают мощные полевые транзисторы Infineon 060N03L. Для сглаживания помех на выходных линиях питания стоят фильтры, основанные на высокотемпературных конденсаторах (до 105?С) производства японской компании United Chemi-Con, продукция которой славится высоким качеством. В целом же реализация низковольтной части оставила только самые положительные впечатления.
Как видим, при разработке корпуса Morex 2799, специалисты из Morex Information Ent. с большой серьезностью отнеслись к системе питания компьютера. Это касается как внешнего блока питания Seasonic SSA-0901-12, так и внутреннего DC-DC преобразователя.
Не лишним будет упомянуть о наличии 60-мм системного вентилятора, который в первую очередь предназначен для охлаждения встроенного DC-DC преобразователя. К тому же его вращение создают активную циркуляцию воздуха внутри компактного корпуса, что будет совсем не лишним. Полная спецификация вентилятора представлена в таблице:
|
Вентилятор |
T&T 6010L12S |
|
Тип подшипника |
Скольжения |
|
Напряжение питания, В |
12 |
|
Ток, А |
0,15 |
|
Мощность, Вт |
1,8 |
|
Скорость вращения, об/мин |
3000 |
|
Воздушный поток, CFM |
12,25 |
|
Уровень шума, дБ |
до 27,2 |
|
Размеры, мм |
60 х 60 х 10 |
|
Вес, г |
- |
К материнской плате вентилятор T&T 6010L12S подключается с помощью 3-контактного разъема. Интересно, что во время тестирования данный вентилятор «раскручивался» до 3500 об/мин, несмотря на заявленный в спецификации предел 3000 об/мин. По слуховым ощущениям уровень шума на таких оборотах можно охарактеризовать, как «средний».
Как мы уже вспоминали выше, в корпусе для платы расширения или панелей с дополнительными портами предусмотрено два посадочных места. Отверстия закрыты «одноразовыми» заглушками, которые, в случае установки платы расширения, придется выламывать.
Установка материнской платы не станет большой проблемой, а вот прокладка кабелей в таком ограниченном пространстве может вызвать некоторые трудности. Отметим, что вначале лучше демонтировать отсек для оптического привода, в таком случае сборку компьютера будет проводить намного проще. На предоставленных фотографиях видно, как можно проложить все линии питания и подключить нужные разъемы, избежав при этом путаницы проводов. Правда, под отсеком, предназначенным для установки оптического привода, образовалось нагромождение проводов, что не самым лучшим образом скажется на температурном режиме элементов DC-DC преобразователя.
В целом же, установка комплектующих не должна стать какой-то проблемой. Также стоит отметить, что материнская плата поместилась внутри корпуса Morex 2799 полностью, со всей системой охлаждения, без демонтажа вентилятора.
Тестирование
В процессе тестирования мы использовали следующее оборудование:
|
Материнская плата |
ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX) |
|
Оперативная память |
2х DDR2-1200 @800 1024 МБ Kingston PC9600 |
|
Жесткий диск |
Fujitsu MJA2500BH, 500 ГБ, SATA-300 |

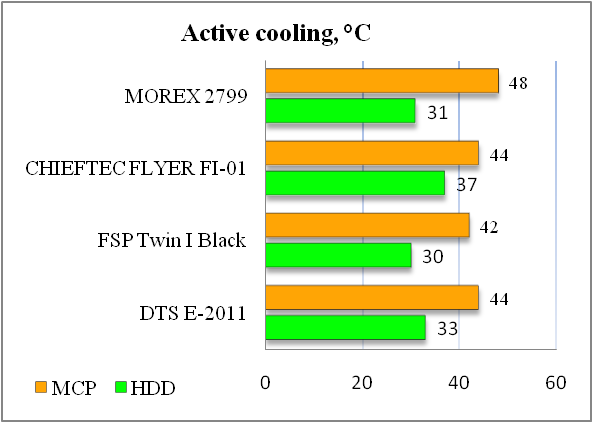

Тестирование нагрева комплектующих мы проводили в двух режимах: при пассивном охлаждении (график Passive cooling) – вентилятор с радиатора материнской платы был снят; при активном охлаждении (график Active cooling) – вентилятор был установлен.
Нагрев материнской платы внутри Morex 2799 при максимальной нагрузке на систему в режиме пассивного охлаждения составил 67?С. Это хороший результат по сравнению с другими корпусами форм-фактора mini-ITX. В первую очередь сказывается наличие производительного вентилятора, установленного напротив платы DC-DC преобразователя. В активном режиме охлаждения температурные показатели намного лучше. Правда в этом случае Morex 2799 уже уступает другим корпусами форм-фактора mini-ITX по уровню охлаждения компонентов. Как мы и предполагали, отсутствие вентиляционных отверстий напротив процессорного разъема немного сказалось на нагреве системы, но, несмотря на это, до критических значений все равно еще очень далеко.
Отметим, что в обоих случаях (Active cooling и Passive cooling) температура винчестера находится на довольном низком уровне - 31-32?С. Связано это с тем, что «корзина» для накопителей крепится на шасси, к которому плотно прилегают боковые панели. В результате, весь корпус выступает в роли большого радиатора.
Выводы
По итогам тестирования корпус Morex 2799 зарекомендовал себя как очень неплохое решение для установки в нем компактных, но в тоже время функциональных систем. В первую очередь возможности корпуса увеличены за счет наличия двух посадочных мест для установки плат расширения. Чтобы сохранить малую высоту, которая составляет всего лишь 63,5 мм, производителю пришлось развернуть эти места параллельно материнской плате. То есть для установки платы расширения придется использовать специальный угловой переходник с распаянным на нем слотом. Отметим, что в комплекте поставки даже присутствует такой переходник, но лишь для разъема PCI, поэтому он вряд ли будет полезен. Напомним, что подавляющее большинство современных материнских плат формата mini-ITX оборудуются слотом PCI-Express x16, а не PCI.
Но, в любом случае, нужный переходник всегда можно докупить и тогда возможность установки, например, заглушки с дополнительными портами, дискретной аудиокарты или TV-тюнера будет смотреться довольно интересной. Как и в большинстве компактных корпусов, в Morex 2799 применяется вариант с внешним источником питания. Отметим, что производитель с большой серьезностью отнесся к реализации системы питания компьютера, использовав надежный AC-DC адаптер Seasonic SSA-0901-12 мощностью 80 Вт и внутренний DC-DC преобразователь с качественной элементной базой.
К достоинствам корпуса Morex 2799 также можно отнести небольшой нагрев комплектующих во время работы. Сказывается удачная конструкция шасси и наличие системного 60-мм вентилятора. Не лишним будет упомянуть и о возможности установки в нем оптического привода (slim) и накопителей размерами 2,5 и 3,5 дюйма.
В целом же, Morex 2799 представляет собой довольно универсальный корпус, который всего лишь на 10 см шире обычных моделей формата mini-ITX, но заметно превосходит их по функциональности.
Достоинства:
-
качественное исполнение корпуса и шасси;
-
скромные габариты (в частности высота равняется всего лишь 63,5 мм);
-
возможность использования корпуса в вертикальном и горизонтальном положении;
-
наличие двух посадочных мест для установки плат расширения;
-
надежный внешний блок питания (AC-DC адаптер) Seasonic SSA-0901-12 мощностью 80 Вт;
-
качественный внутренний DC-DC преобразователь;
-
возможность установки накопителей размерами 2,5 и 3,5 дюйма, а также оптического slim-привода размером 5,25 дюйма;
-
наличие 60-мм системного вентилятора.
Особенности:
-
затрудненная укладка кабелей питания при сборке системы;
-
во время работы системный вентилятор создает средний уровень шума;
-
все разъемы для подключения питания устройств находятся на одном общем длинном кабеле;
-
отсутствие разъема eSATA.
Автор: Сергей Мещанчук
Выражаем благодарность компании «Синтекс», дистрибьютору продукции Morex Information Ent., за предоставленный для тестирования корпус.
Выражаем благодарность компаниям ZOTAC и Kingston за предоставленное для тестового стенда оборудование.
Статья переопубликована с www.EasyCOM.com.ua
